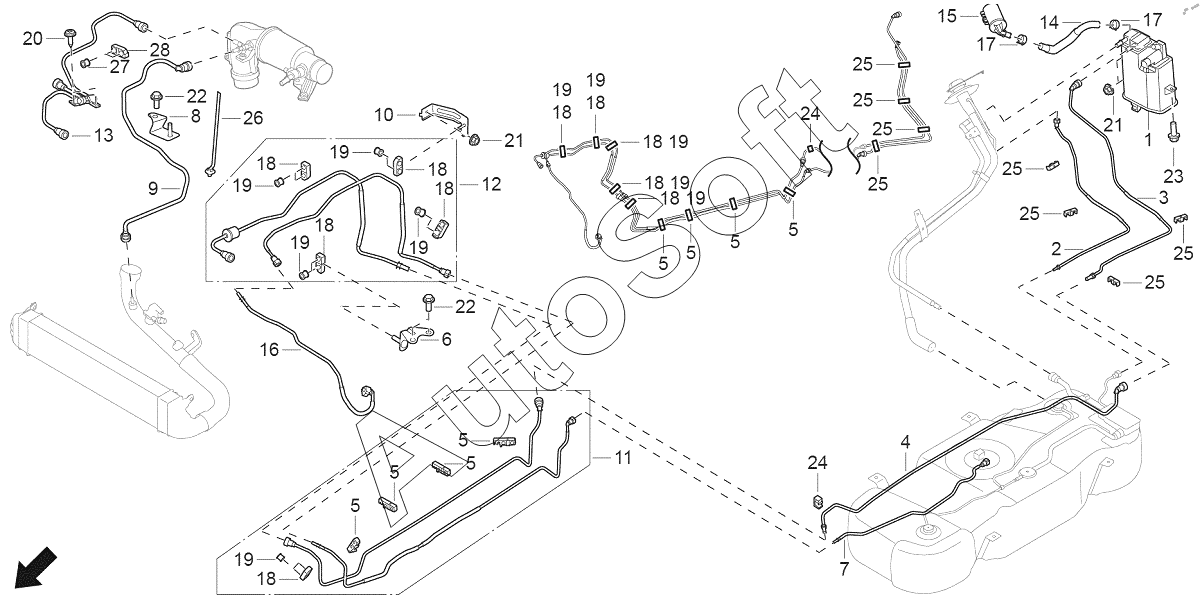

Каталог запасных частей к технике: GAC GM8 (2020). Сборка топливопровода и соединительных элементов;Fuel Line and Connector Assembly
15
28
27
26
25
25
25
25
25
25
25
25
24
24
23
22
22
21
21
20
19
19
19
19
19
19
19
19
19
19
18
18
18
18
18
18
18
18
18
18
17
17
16
1
14
13
12
11
10
9
8
7
6
5
5
5
5
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Коллектор углерода | |
| 2 | 2***0 | Впускной шланг адсорбера | |
| 3 | 2***0 | Выпускной шланг адсорбера I | |
| 4 | 2***0 | Выпускной шланг адсорбера II | |
| 5 | 2***0 | Хомут четырехтрубный 2-ф5,2/2-ф10 | |
| 6 | 2***0 | Крепежный кронштейн топливной трубы I | |
| 7 | 2***0 | Шланг подачи топлива | |
| 8 | 2***0 | Крепежный кронштейн топливной трубы | |
| 9 | 2***0 | Узел топливных паров I | |
| 10 | 2***0 | Кронштейн крепления стальной топливной трубы | |
| 11 | 2***0 | Сборка трубопровода топливных паров и подачи топлива II | |
| 12 | 2***0 | Сборка трубопровода топливных паров и подачи топлива III | |
| 13 | 2***0 | Узел топливных паров | |
| 14 | 2***0 | Шланг вентиляции адсорбера | |
| 15 | 2***0 | Фильтр адсорбера | |
| 16 | 2***2 | Входной шланг двигателя I | |
| 17 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 | |
| 18 | 9***1 | Опора двойного трубного хомута | |
| 19 | 9***1 | Резиновая оболочка ф10 | |
| 20 | 9***1 | Комплект самореза с потайной головкой и большой шайбой ST4.8x16 | |
| 21 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 22 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 23 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 24 | 9***1 | Однотрубный хомут ф10 | |
| 25 | 9***1 | Двойной зажим для трубы 10-1010 | |
| 26 | 9***1 | Ремень пластиковый стяжной 5,3x160 | |
| 27 | 9***1 | Резиновая крышка 10 | |
| 28 | 9***1 | Патрубок для двухтрубного зажима |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
