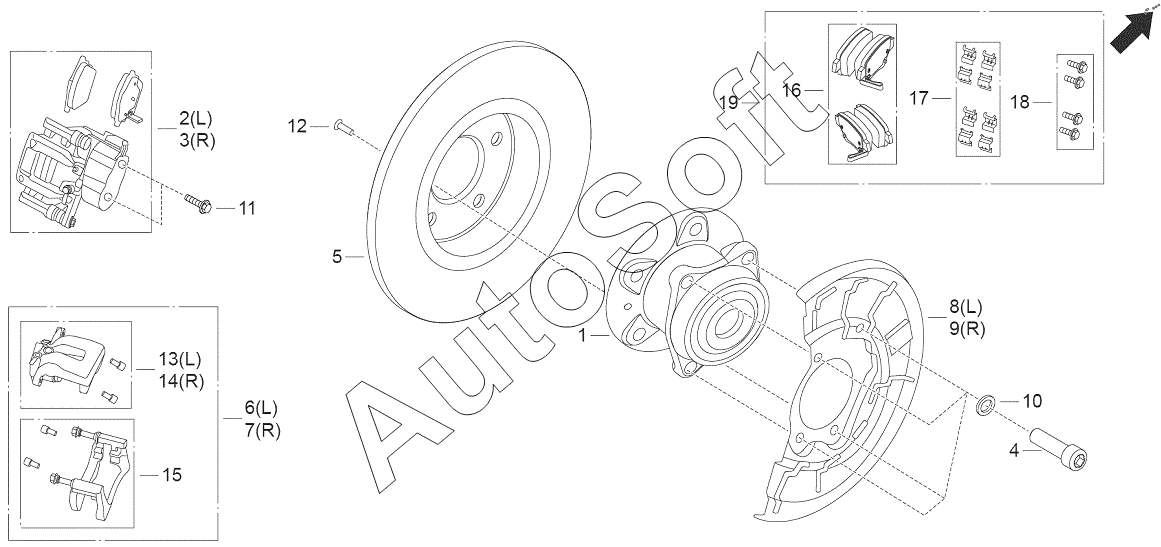

Каталог запасных частей к технике: GAC GM8 (2020). Сборка заднего тормоза;Rear brake assembly
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Подшипник ступицы заднего колеса | |
| 2 | 3***0 | Интегральный левый задний циркуль электродвигателя | |
| 3 | 3***0 | Интегральный правый задний циркуль электродвигателя | |
| 4 | 9***J | Винт с цилиндрической головкой с шестигранным гнездом M12x1,5x60 | |
| 5 | 3***0 | Задний тормозной диск | |
| 6 | 3***0 | Встроенный в двигатель левый задний суппорт | |
| 7 | 3***0 | Правый задний суппорт | |
| 8 | 3***0 | Пылезащитный чехол заднего левого тормозного диска | |
| 9 | 3***0 | Пылезащитный чехол заднего правого тормозного диска | |
| 10 | 9***1 | Плоская шайба 12x20x2,5 | |
| 11 | 9***K | Шестигранный болт с фланцем M10x1.25x40 | |
| 12 | 9***5 | Винт с шестигранной потайной головкой М6x20 | |
| 13 | 3***0 | Задний суппорт в сборе (слева) | |
| 14 | 3***0 | Задний суппорт в сборе (справа) | |
| 15 | 3***0 | Задний кронштейн в сборе | |
| 16 | 3***0 | Упаковка из 4-х фрикционных накладок | |
| 17 | 3***0 | Мешок из пружинного листа | |
| 18 | 3***0 | Штифтовый винт | |
| 19 | 8***0 | Ремонтный комплект задних тормозных колодок с интегрированным двигателем |
