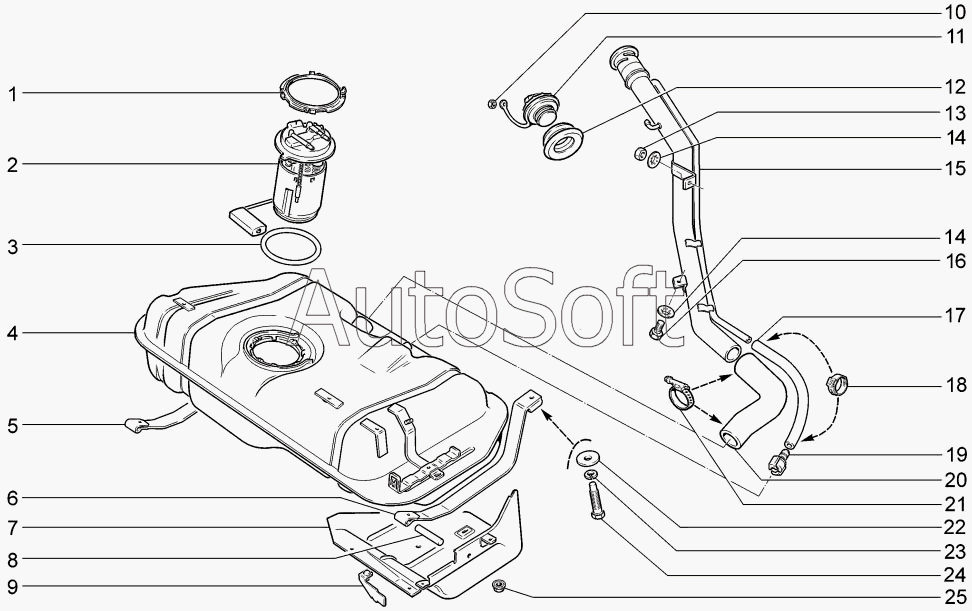

Каталог запасных частей к технике: ВАЗ LADA Kalina 1117, 1118, 1119 (2006). Бак топливный
1
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
17
18
18
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кольцо прижимное | |
| 2 | 1***0 | Электробензонасос в сборе | |
| 2 | 1***1 | Электробензонасос в сборе | |
| 3 | 1***0 | Прокладка датчика модуля электробензонасоса | |
| 4 | 1***0 | Бак топливный в сборе | |
| 4 | 1***0 | Бак топливный в сборе | |
| 5 | 1***0 | Хомут крепления топливного бака правый в сборе | |
| 6 | 1***0 | Хомут крепления топливного бака левый в сборе | |
| 7 | 1***0 | Экран топливного бака в сборе | |
| 8 | 0***0 | Штифт цилиндрический 8х70 | |
| 9 | 1***0 | Кронштейн крепления экрана передний в сборе | |
| 10 | 0***1 | Гайка М4 низкая | |
| 11 | 2***1 | Пробка | |
| 11 | 2***2 | Пробка | |
| 12 | 1***0 | Уплотнитель наливной трубы | |
| 13 | 0***1 | Гайка М6 | |
| 14 | 0***1 | Шайба 6 стопорная | |
| 15 | 1***0 | Труба наливная топливного бака в сборе | |
| 16 | 0***1 | Болт М6х14 | |
| 17 | 1***0 | Шланг 355 мм. | |
| 17 | 1***0 | Шланг 355 мм. | |
| 18 | 2***0 | Хомут | |
| 18 | 2***0 | Хомут винтовой | |
| 18 | 2***1 | Хомут винтовой | |
| 19 | 1***0 | Соединитель в сборе | |
| 20 | 1***0 | Шланг | |
| 20 | 1***0 | Шланг | |
| 21 | 2***0 | Хомут винтовой | |
| 21 | 2***1 | Хомут винтовой в сборе | |
| 22 | 0***1 | Шайба 8 | |
| 23 | 0***0 | Шайба 8 пружинная | |
| 24 | 2***0 | Болт хомута | |
| 25 | 0***1 | Гайка М6 с зубчатым буртиком |
