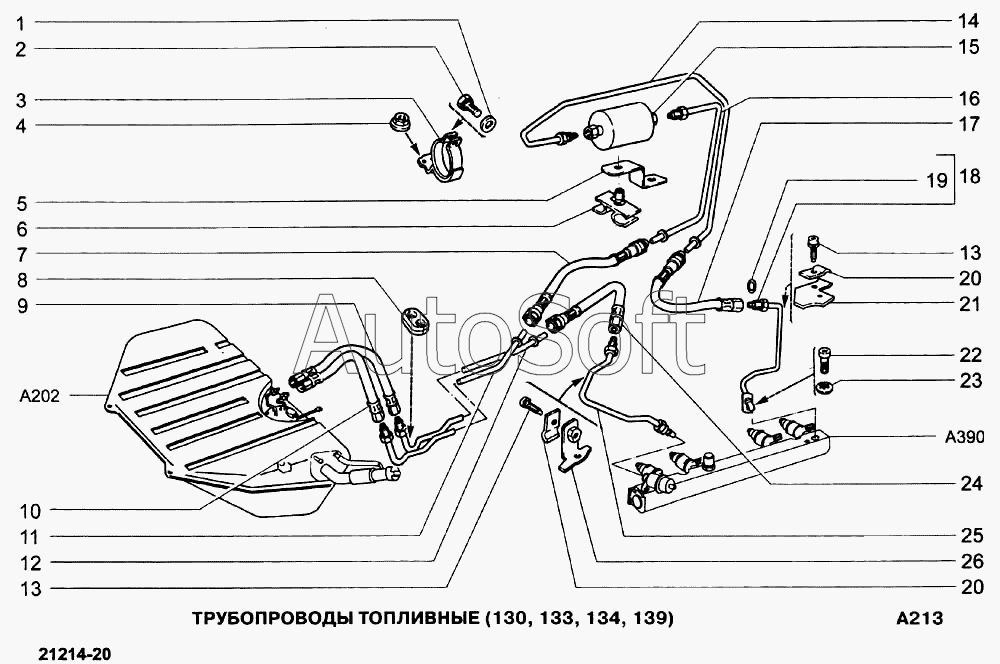

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Трубопроводы топливные (130,133,134,139)
/a213.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
17
18
19
19
20
20
21
22
23
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 6 | |
| 2 | 1***1 | Болт М6х25 с пружинной шайбой | |
| 3 | 2***0 | Кронштейн | |
| 4 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 5 | 2***1 | Кронштейн | |
| 6 | 2***2 | Скоба | |
| 7 | 2***0 | Шланг | |
| 8 | 2***9 | Уплотнитель | |
| 9 | 2***8 | Шланг бензобака сливной | |
| 10 | 2***6 | Шланг топливоподающий | |
| 11 | 2***0 | Трубка топливная | |
| 12 | 2***0 | Трубка сливная | |
| 13 | 2***6 | Винт | |
| 14 | 2***0 | Трубка топливного фильтра | |
| 15 | 2***2 | Фильтр топливный | |
| 15 | 2***3 | Фильтр топливный | |
| 15 | 2***4 | Фильтр топливный | |
| 15 | 2***5 | Фильтр топливный | |
| 16 | 2***0 | Трубка топливного фильтра | |
| 17 | 2***0 | Шланг | |
| 18 | 2***3 | Трубка топливная передняя | |
| 19 | 2***2 | Кольцо уплотнительное | |
| 19 | 2***3 | Кольцо уплотнительное | |
| 20 | 2***0 | Зажим кронштейна | |
| 21 | 2***0 | Кронштейн | |
| 22 | 1***1 | Винт М6х12 | |
| 23 | 1***0 | Шайба 6 стопорная | |
| 24 | 2***0 | Шланг | |
| 25 | 2***4 | Трубка топливная передняя | |
| 25 | 2***0 | Кронштейн |
