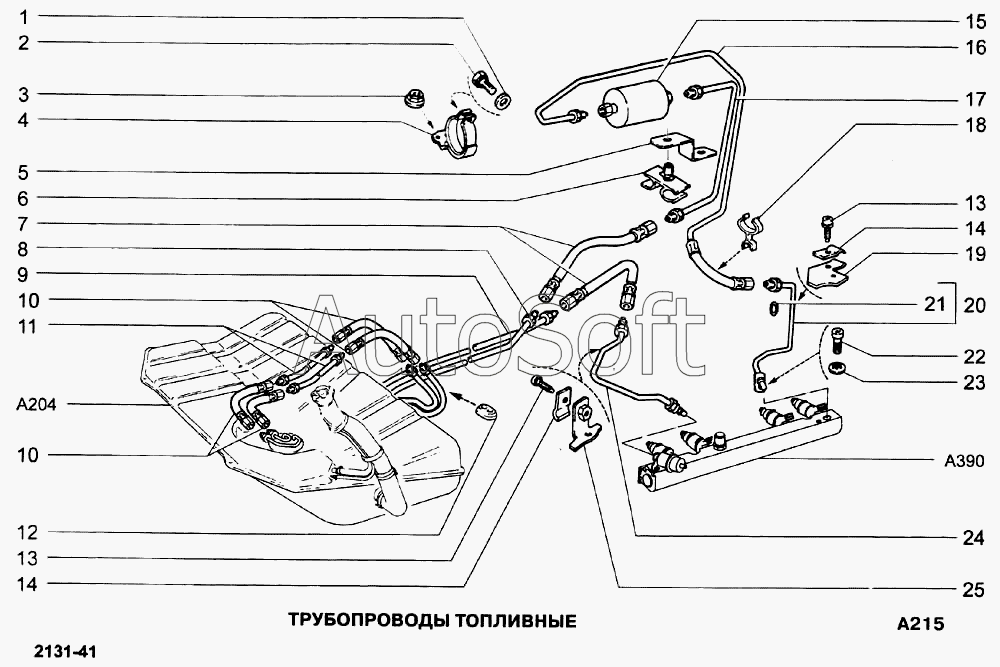

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Трубопроводы топливные
/a215.gif)
15
25
24
23
22
21
21
20
19
18
17
16
15
15
15
1
14
14
13
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 6 | |
| 2 | 1***1 | Болт М6х25 с пружинной шайбой | |
| 3 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 4 | 2***0 | Кронштейн | |
| 5 | 2***1 | Кронштейн | |
| 6 | 2***2 | Скоба | |
| 7 | 2***0 | Шланг | |
| 8 | 2***4 | Трубка топливная | |
| 9 | 2***2 | Трубка сливная | |
| 10 | 2***8 | Шланг бензобака сливной | |
| 11 | 2***5 | Трубка | |
| 12 | 2***9 | Уплотнитель | |
| 13 | 2***6 | Винт | |
| 14 | 2***0 | Зажим кронштейна | |
| 15 | 2***2 | Фильтр топливный | |
| 15 | 2***3 | Фильтр топливный | |
| 15 | 2***4 | Фильтр топливный | |
| 15 | 2***5 | Фильтр топливный | |
| 16 | 2***0 | Трубка со шлангом | |
| 17 | 2***2 | Трубка топливного фильтра | |
| 18 | 2***7 | Скоба | |
| 19 | 2***0 | Кронштейн | |
| 20 | 2***3 | Трубка топливная передняя | |
| 21 | 2***2 | Кольцо уплотнительное | |
| 21 | 2***3 | Кольцо уплотнительное | |
| 22 | 1***1 | Винт М6х12 | |
| 23 | 1***0 | Шайба 6 стопорная | |
| 24 | 2***4 | Трубка топливная передняя | |
| 25 | 2***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
