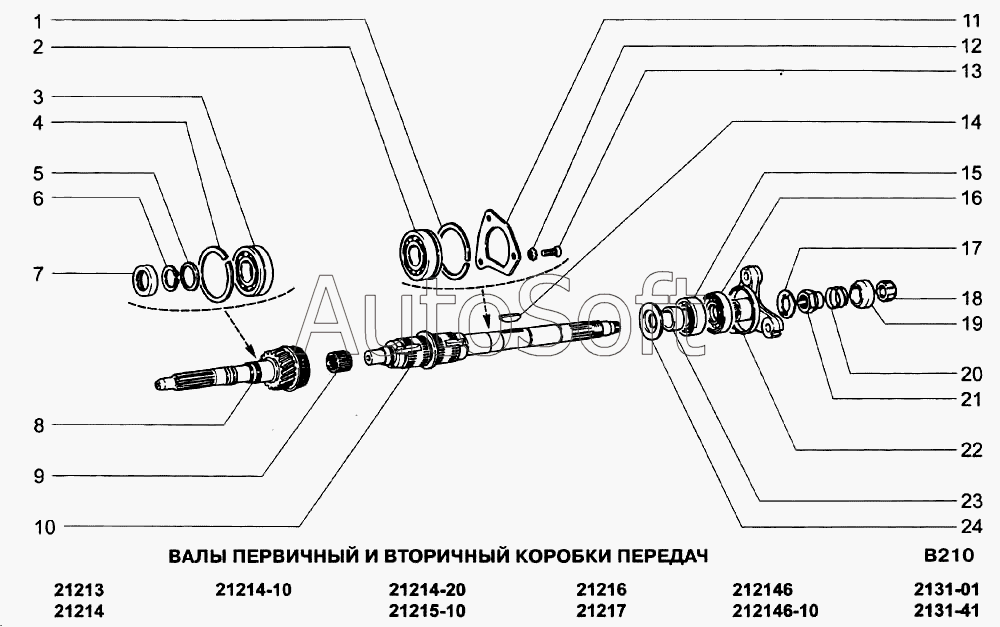

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Валы первичный и вторичный коробки передач
/b210.gif)
17
10
11
12
13
14
15
15
15
16
17
9
18
19
20
21
21
22
23
23
24
3
1
2
2
2
2
2
3
3
3
3
1
4
4
5
6
7
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Кольцо установочное | |
| 1 | 2***1 | Кольцо установочное | |
| 2 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-50306Е2У) | |
| 2 | 2***3 | Подшипник качения (обзначение ГПЗ - В6-50306АК1УШ1) | |
| 2 | 2***4 | Подшипник качения (обзначение ГПЗ - В6-50306КУ2Ш1) | |
| 2 | 2***5 | Подшипник качения (обзначение ГПЗ - В6-50306КУШ1) | |
| 2 | 2***6 | Подшипник | |
| 3 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ1УШ1) | |
| 3 | 2***2 | Подшипник качения (обзначение ГПЗ - В6-50706АЕУШ1) | |
| 3 | 2***3 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ2УШ1) | |
| 3 | 2***4 | Подшипник первичного вала | |
| 3 | 2***3 | Подшипник | |
| 4 | 2***4 | Кольцо установочное | |
| 4 | 2***1 | Кольцо установочное | |
| 5 | 2***5 | Кольцо установочное | |
| 6 | 2***7 | Кольцо стопорное | |
| 7 | 2***3 | Манжета | |
| 8 | 2***1 | Вал первичный | |
| 9 | 2***8 | Подшипник игольчатый | |
| 9 | 2***1 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 9 | 2***2 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 9 | 2***4 | Подшипник игольчатый | |
| 10 | 2***0 | Вал вторичный | |
| 11 | 2***4 | Пластина | |
| 12 | 1***0 | Шайба 8 стопорная | |
| 13 | 1***1 | Винт М8х25 | |
| 14 | 2***1 | Шпонка | |
| 15 | 2***3 | Подшипник качения (обзначение ГПЗ - 6-92705АЕ1) | |
| 15 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-92705АЕУШ1) | |
| 15 | 2***2 | Подшипник задний | |
| 16 | 2***0 | Манжета | |
| 17 | 2***3 | Шайба стопорная | |
| 17 | 2***3 | Шайба стопорная | |
| 18 | 2***7 | Кольцо центрирующее | |
| 19 | 2***5 | Уплотнение | |
| 20 | 2***8 | Пружина | |
| 21 | 2***4 | Гайка вторичного вала | |
| 21 | 2***4 | Гайка | |
| 22 | 2***8 | Фланец эластичной муфты | |
| 23 | 2***4 | Втулка | |
| 23 | 2***4 | Втулка | |
| 24 | 2***3 | Маслоотражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
