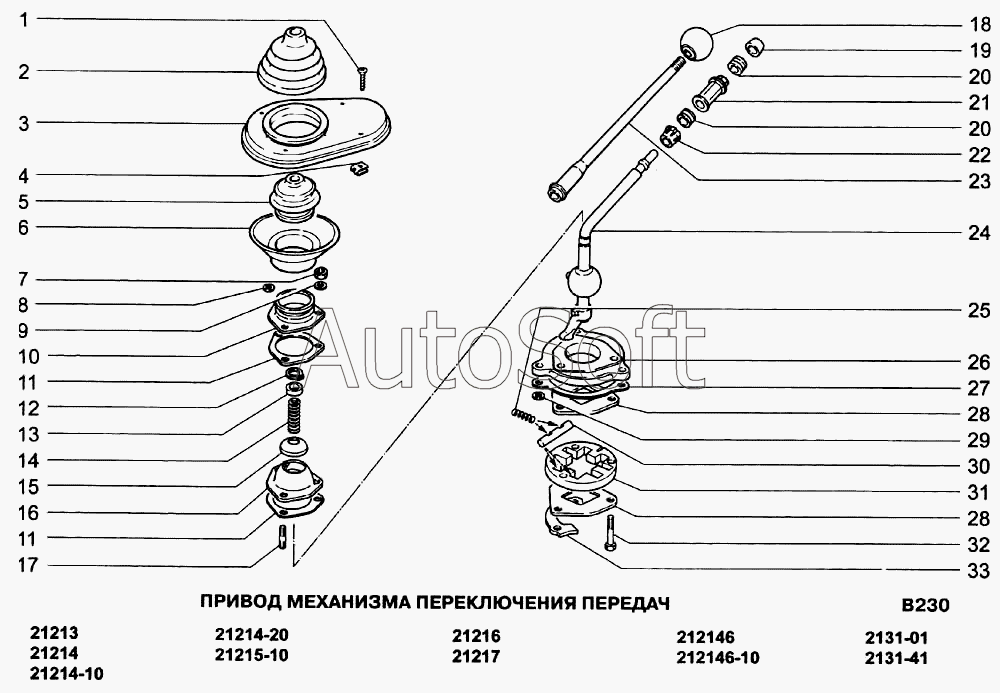

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Привод механизма переключения передач
/b230.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Винт самонарезающий | |
| 2 | 2***1 | Чехол рычага | |
| 3 | 2***1 | Крышка люка | |
| 4 | 1***1 | Скоба | |
| 5 | 2***6 | Чехол рычага | |
| 6 | 2***9 | Манжета изолирующая | |
| 7 | 1***1 | Гайка М6 | |
| 8 | 1***1 | Шайба 6 | |
| 9 | 1***1 | Шайба 6 пружинная | |
| 10 | 2***2 | Фланец рычага | |
| 11 | 2***9 | Прокладка шаровой опоры | |
| 11 | 2***1 | Прокладка | |
| 12 | 1***6 | Кольцо 13 упорное | |
| 13 | 2***5 | Шайба | |
| 14 | 2***6 | Пружина рычага переключения передач | |
| 15 | 2***4 | Шайба | |
| 16 | 2***1 | Опора шаровая рычага передач | |
| 17 | 1***1 | Шпилька М6х16 | |
| 18 | 2***0 | Рукоятка рычага | |
| 19 | 2***6 | Подушка демпфера | |
| 20 | 2***7 | Втулка демпфера | |
| 21 | 2***9 | Втулка дистанционная демпфера | |
| 22 | 2***1 | Втулка запорная демпфера | |
| 23 | 2***3 | Стержень рычага | |
| 24 | 2***0 | Рычаг переключения передач | |
| 25 | 2***6 | Пружина | |
| 26 | 2***4 | Корпус рычага переключения передач | |
| 27 | 2***0 | Прокладка | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***8 | Шайба направляющая | |
| 29 | 2***0 | Кольцо уплотнительное | |
| 30 | 2***7 | Планка направляющая | |
| 31 | 2***0 | Пластина направляющая | |
| 32 | 1***1 | Болт М6х35 | |
| 32 | 1***1 | Болт М6х40 | |
| 33 | 2***8 | Пластина блокировки заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
