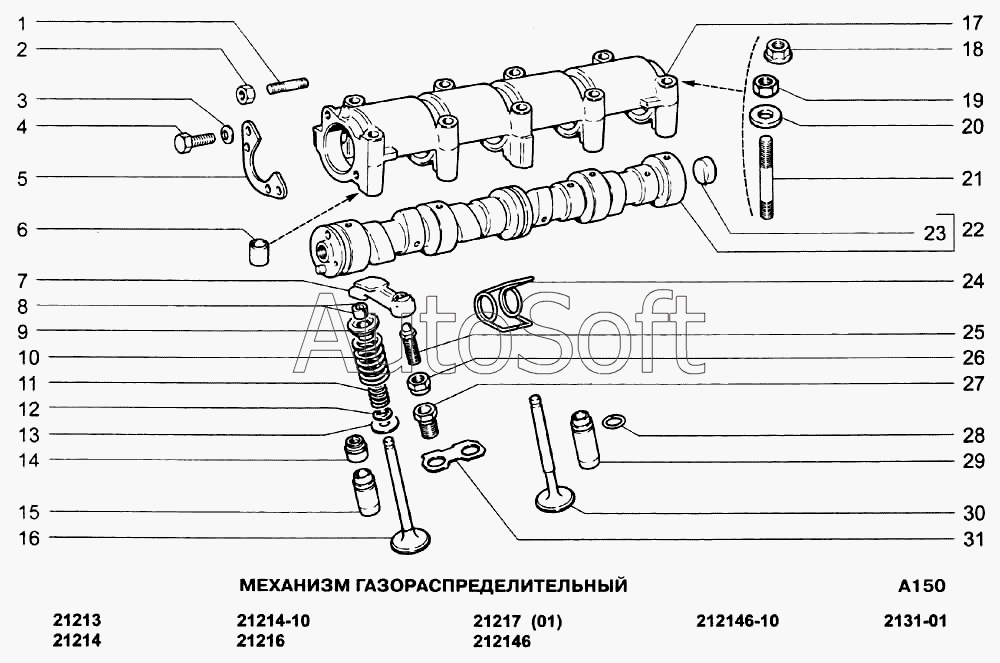

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Механизм газораспределительный
/a150.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шпилька М6х14 | |
| 2 | 1***1 | Гайка М6 | |
| 3 | 1***3 | Шайба 6 пружинная коническая | |
| 4 | 1***1 | Болт М6х20 | |
| 5 | 2***8 | Фланец упорный распределительного вала | |
| 6 | 2***7 | Втулка установочная | |
| 7 | 2***6 | Рычаг клапана | |
| 8 | 2***8 | Сухарь клапана | |
| 9 | 2***5 | Тарелка пружины | |
| 10 | 2***0 | Пружина наружная | |
| 11 | 2***1 | Пружина внутренняя | |
| 12 | 2***3 | Шайба опорная | |
| 13 | 2***2 | Шайба опорная | |
| 14 | 2***1 | Колпачок маслоотражательный | |
| 14 | 2***3 | Колпачок маслоотражательный | |
| 14 | 2***4 | Колпачок маслоотражательный | |
| 15 | 2***0 | Втулка направляющая +0,02мм | |
| 15 | 2***2 | Втулка клапана +0,22 | |
| 16 | 2***0 | Клапан впускной | |
| 17 | 2***3 | Корпус подшипников распределительного вала | |
| 18 | 2***6 | Гайка | |
| 19 | 1***1 | Гайка М8 | |
| 20 | 2***6 | Шайба корпуса подшипников | |
| 21 | 1***1 | Шпилька М8х75 | |
| 21 | 1***1 | Шпилька М8х80 | |
| 22 | 2***0 | Вал распределительный | |
| 22 | 2***0 | Вал распределительный | |
| 23 | 1***1 | Заглушка 22 чашечная | |
| 24 | 2***7 | Пружина рычага | |
| 25 | 2***5 | Болт регулировочный | |
| 26 | 2***6 | Гайка регулировочного болта | |
| 27 | 2***7 | Втулка регулировочного болта | |
| 28 | 2***5 | Кольцо стопорное | |
| 29 | 2***0 | Втулка направляющая +0,02мм | |
| 29 | 2***2 | Втулка клапана +0,22 | |
| 30 | 2***1 | Клапан выпускной | |
| 31 | 2***8 | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
