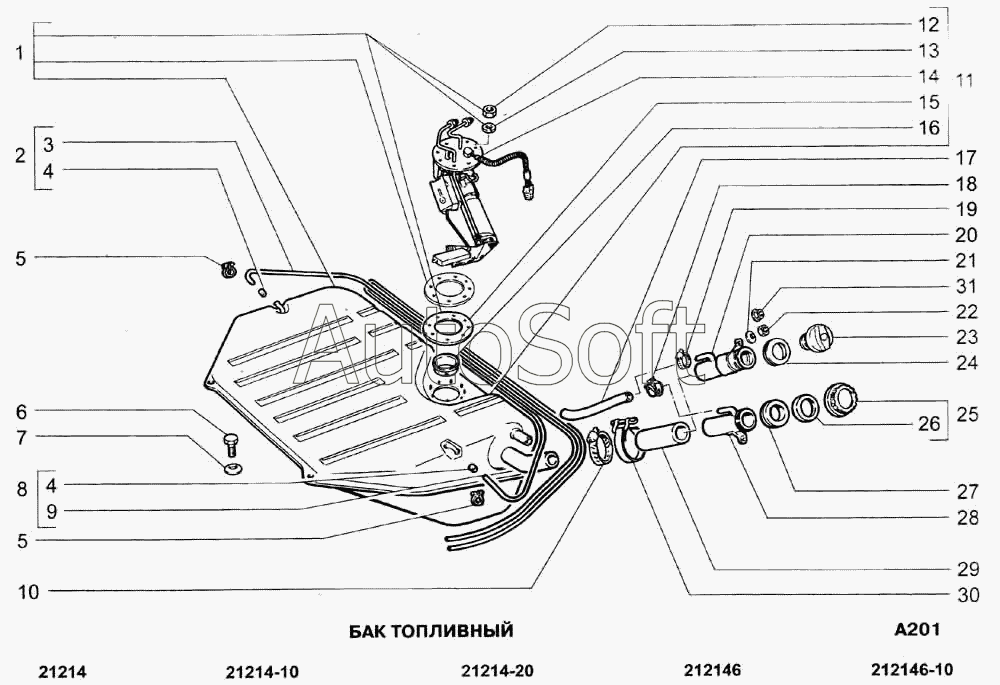

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Бак топливный
/a201.gif)
25
17
18
19
20
21
22
23
24
16
26
27
23
29
30
30
31
28
10
2
3
4
4
5
5
6
7
8
9
1
11
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Бак топливный | |
| 2 | 2***0 | Шланг | |
| 3 | 2***0 | Шланг | |
| 4 | 2***0 | Жиклер | |
| 5 | 2***4 | Хомут | |
| 6 | 1***1 | Болт М8х18 | |
| 7 | 1***3 | Шайба 8 пружинная | |
| 8 | 2***8 | Шланг | |
| 9 | 2***8 | Шланг | |
| 10 | 2***0 | Хомут винтовой | |
| 11 | 2***0 | Бак топливный | |
| 11 | 2***0 | Бак топливный | |
| 12 | 1***1 | Гайка М4 низкая | |
| 13 | 1***0 | Шайба 4 пружинная | |
| 14 | 2***9 | Электробензонасос | |
| 14 | 2***1 | Электробензонасос | |
| 15 | 2***0 | Прокладка | |
| 16 | 2***4 | Кольцо ограничительное | |
| 17 | 2***0 | Шланг | |
| 18 | 1***0 | Хомут | |
| 19 | 2***0 | Хомут винтовой | |
| 20 | 2***0 | Труба наливная | |
| 21 | 1***3 | Шайба 6 пружинная коническая | |
| 22 | 1***1 | Гайка М6 низкая | |
| 23 | 2***1 | Пробка топливного бака | |
| 23 | 2***0 | Труба наливная | |
| 24 | 1***5 | Уплотнитель | |
| 25 | 2***0 | Пробка бака | |
| 26 | 2***5 | Прокладка пробки | |
| 27 | 2***0 | Уплотнитель крышки люка | |
| 28 | 2***0 | Труба наливная | |
| 29 | 2***0 | Шланг | |
| 30 | 1***0 | Хомут 60 ленточный | |
| 30 | 2***0 | Хомут | |
| 31 | 1***1 | Гайка М6 с зубчатым буртиком |
