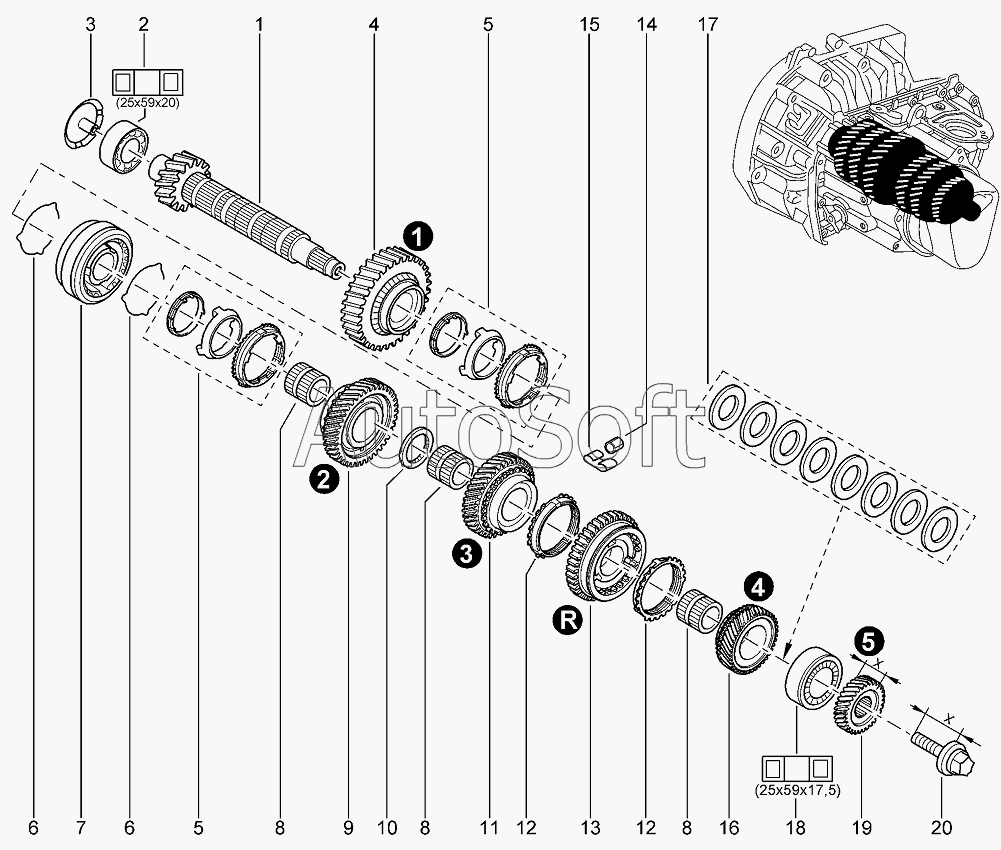

Каталог запасных частей к технике: ВАЗ LADA Largus 4601 (2012). Вал вторичный КПП
12
12
20
19
19
19
18
17
16
16
15
14
13
1
11
11
10
9
8
8
8
7
6
6
5
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 326061518R | 3***R | Комплект для ремонта КПП 1-ой | |
| 326063197R | 3***R | Комплект для ремонта КПП 1-ой | |
| 1 | 8***8 | Вал вторичный | |
| 1 | 8***1 | Вал вторичный | |
| 1 | 8***3 | Вал вторичный | |
| 2 | 8***5 | Подшипник роликовый конический | |
| 3 | 8***4 | Маслоотражатель | |
| 4 | 8***4 | Шестерня первой передачи в сборе | |
| 5 | 3***R | Комплект колец, муфты синхронизатора | |
| 6 | 7***0 | Пружина синхронизатора | |
| 7 | 3***R | Муфта скользящая 1,2 передачи | |
| 8 | 3***R | Втулка шестерни | |
| 9 | 8***5 | Шестерня второй передачи | |
| 10 | 3***R | Стопорная зубчатая шайба | |
| 11 | 7***7 | Шестерня третьей передачи | |
| 11 | 7***9 | Шестерня третьей передачи | |
| 12 | 8***5 | Блокирующее кольцо синхронизатора | |
| 13 | 7***2 | Ступица муфты скольжения синхронизатора | |
| 14 | 7***2 | Пружина синхронизатора | |
| 15 | 8***7 | Ролик синхронизатора | |
| 16 | 7***2 | Шестерня четвертой передачи | |
| 16 | 7***4 | Шестерня четвертой передачи | |
| 17 | 7***4 | Комплект регулировочных шайб | |
| 18 | 8***7 | Подшипник конический | |
| 19 | 8***8 | Фиксированная шестерня пятой передачи | |
| 19 | 8***3 | Фиксированная шестерня пятой передачи | |
| 19 | 8***5 | Фиксированная шестерня пятой передачи | |
| 20 | 8***2 | Болт заднего конца вторичного вала |
