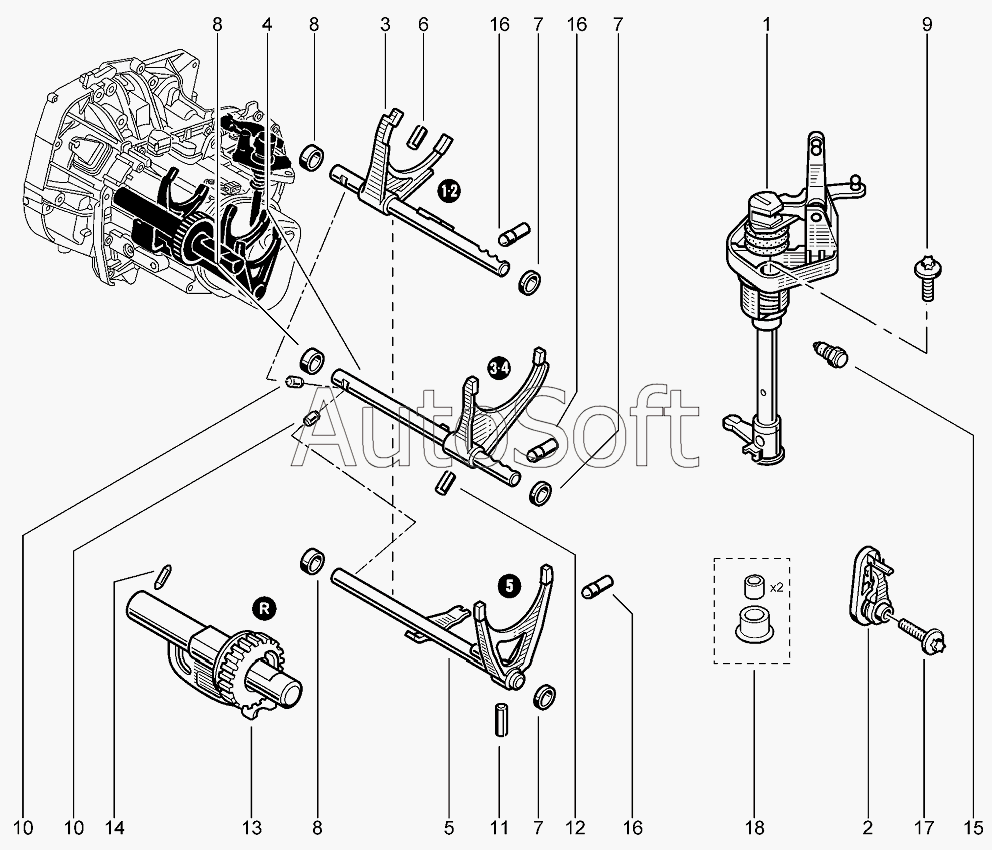

Каталог запасных частей к технике: ВАЗ LADA Largus 4601 (2012). Механизм выбора передач
1
2
3
4
5
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Вал переключения передач в сборе | |
| 2 | 8***2 | Рычаг блокировки передачи заднего хода с пружиной возвратной в сборе | |
| 3 | 8***5 | Шток 1-ой и 2-ой передачи с вилкой в сб. | |
| 4 | 8***9 | Шток 3-ей и 4-ой передачи с вилкой в сб | |
| 5 | 8***0 | Шток 1-ой и 2-ой передачи с вилкой в сб | |
| 6 | 7***3 | Штифт 5-20 | |
| 7 | 8***2 | Втулка направляющая | |
| 8 | 8***2 | Втулка направляющая | |
| 9 | 7***8 | Болт шестигранный с буртиком | |
| 10 | 7***4 | Сухарь блокировки | |
| 11 | 7***4 | Штифт пружинный Е5-32 | |
| 12 | 7***4 | Штифт пружинный Е5-32 | |
| 13 | 8***8 | Ось заднего хода | |
| 14 | 8***9 | Фиксатор оси шестерни заднего хода | |
| 15 | 8***4 | Фиксатор механизма переключения пекредач | |
| 16 | 3***R | Фиксатор штока вилки переключения передач | |
| 17 | 7***5 | Болт | |
| 18 | 8***5 | Комплект сальников |
