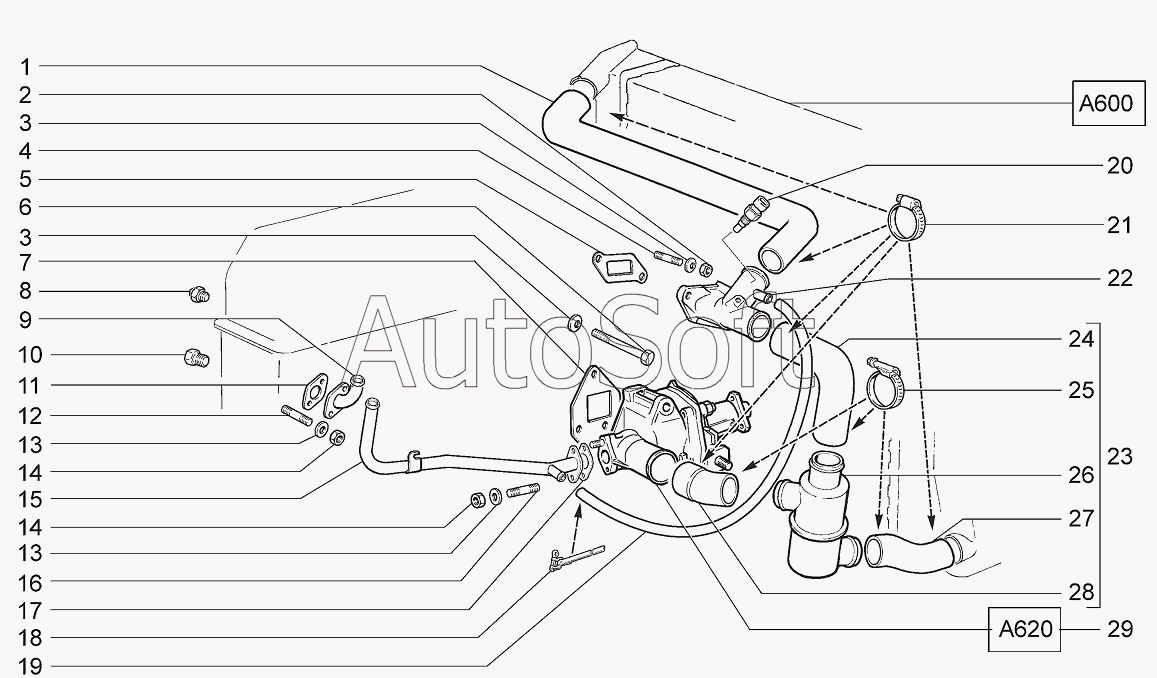

Каталог запасных частей к технике: ВАЗ LADA 4x4 M (2011). Насос водяной и трубопроводы
1
2
3
3
4
5
6
6
6
7
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
23
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг подводящий радиатора | |
| 2 | 0***1 | Гайка М8 | |
| 3 | 0***3 | Шайба 8 пружинная коническая | |
| 4 | 0***1 | Шпилька М8х25 | |
| 5 | 2***0 | Прокладка | |
| 6 | 0***1 | Болт М8х35 | |
| 6 | 0***1 | Болт М8х95 | |
| 7 | 2***0 | Прокладка | |
| 7 | 2***1 | Прокладка | |
| 8 | 2***0 | Датчик указателя температуры воды | |
| 8 | 2***2 | Датчик указателя температуры воды | |
| 9 | 2***0 | Труба подводящая | |
| 10 | 2***0 | Пробка | |
| 11 | 2***0 | Прокладка | |
| 12 | 0***1 | Шпилька М6х14 | |
| 13 | 0***3 | Шайба 6 пружинная коническая | |
| 14 | 0***1 | Гайка М6 | |
| 15 | 2***0 | Труба отводящая | |
| 16 | 0***1 | Шпилька М6х14 | |
| 17 | 2***0 | Прокладка | |
| 18 | 0***0 | Хомут 16 ленточный | |
| 19 | 2***0 | Трубка сливная | |
| 20 | 2***0 | Датчик температуры охлаждающей жидкости | |
| 20 | 2***5 | Датчик температуры охлаждающей жидкости | |
| 21 | 2***0 | Хомут винтовой | |
| 22 | 2***0 | Патрубок отводящий | |
| 23 | 2***0 | Термостат в сборе | |
| 23 | 2***1 | Термостат в сборе | |
| 24 | 2***0 | Шланг перепускной термостата | |
| 25 | 2***0 | Хомут винтовой | |
| 25 | 2***1 | Хомут винтовой | |
| 26 | 2***2 | Термостат | |
| 26 | 2***0 | Термостат | |
| 27 | 2***0 | Шланг отводящий радиатора | |
| 28 | 2***0 | Муфта соединительная термостата и водяного насоса | |
| 29 | 2***0 | Насос водяной в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
