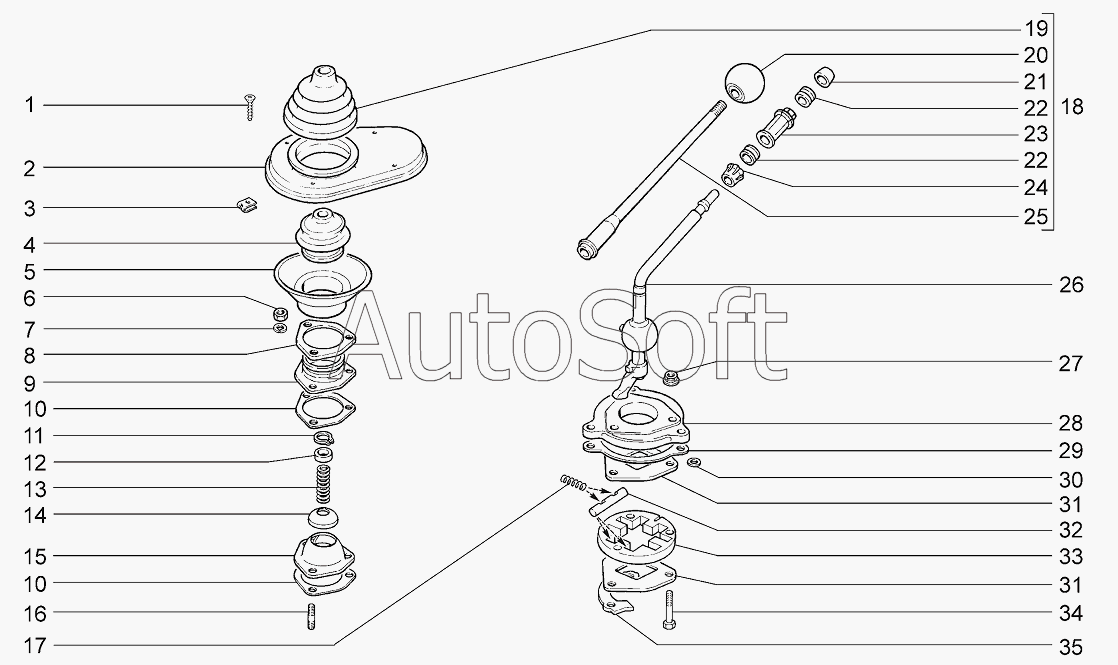

Каталог запасных частей к технике: ВАЗ LADA 4x4 M (2011). Привод механизма переключения передач
27
20
21
22
22
23
24
25
26
26
19
28
29
30
31
31
32
33
34
35
10
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Винт 4,9х25,4 самонарезающий | |
| 2 | 2***1 | Крышка | |
| 3 | 0***1 | Скоба | |
| 4 | 2***0 | Чехол рычага | |
| 5 | 2***0 | Манжета изолирующая | |
| 6 | 0***1 | Гайка М6 | |
| 7 | 0***0 | Шайба 6 пружинная | |
| 8 | 2***0 | Кольцо прижимное | |
| 9 | 2***0 | Фланец | |
| 10 | 2***3 | Прокладка | |
| 11 | 0***6 | Кольцо упорное | |
| 12 | 2***0 | Шайба пружины | |
| 13 | 2***0 | Пружина рычага | |
| 14 | 2***0 | Шайба сферическая | |
| 15 | 2***0 | Опора шаровая | |
| 16 | 0***1 | Шпилька М6х16 | |
| 17 | 2***0 | Пружина | |
| 18 | 2***0 | Стержень рычага в сборе | |
| 19 | 2***0 | Чехол | |
| 20 | 2***0 | Рукоятка | |
| 21 | 2***0 | Подушка демпфера | |
| 22 | 2***0 | Втулка демпфера | |
| 23 | 2***0 | Втулка | |
| 24 | 2***0 | Втулка запорная | |
| 25 | 2***0 | Стержень рычага | |
| 26 | 2***0 | Рычаг переключения передач | |
| 26 | 2***1 | Рычаг переключения передач | |
| 27 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 28 | 2***0 | Корпус рычага | |
| 29 | 2***3 | Прокладка | |
| 30 | 2***0 | Шайба | |
| 31 | 2***0 | Шайба направляющая | |
| 32 | 2***0 | Планка | |
| 33 | 2***0 | Пластина | |
| 34 | 0***1 | Болт М6х40 | |
| 35 | 2***0 | Пластина блокирующая |
