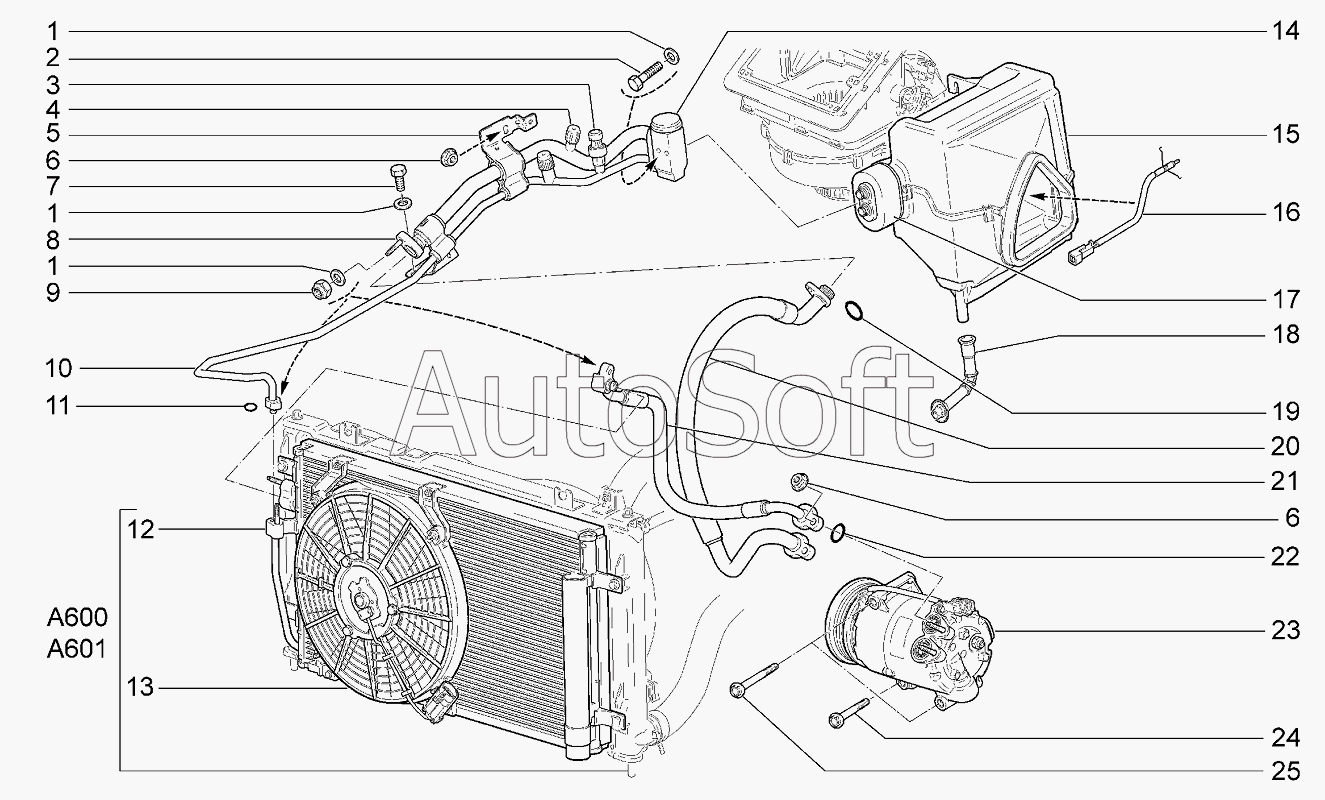

Каталог запасных частей к технике: ВАЗ LADA Kalina 2192, 2194 (2013). Система кондиционирования
13
25
24
23
22
21
20
19
18
17
16
15
14
1
1
1
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шайба 6 | |
| 2 | 0***1 | Болт М6х45 | |
| 3 | 2***0 | Датчик давления в сборе | |
| 4 | 2***0 | Клапан сервисный в сборе | |
| 5 | 2***0 | Блок трубопроводов в сборе | |
| 6 | 0***1 | Гайка М8 с зубчатым буртиком | |
| 7 | 0***1 | Болт М6х12 | |
| 8 | 2***0 | Трубопровод низкого давления в сборе | |
| 9 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 10 | 2***0 | Трубопровод высокого давления в сборе | |
| 11 | 2***0 | Кольцо уплотнительное d=6,7 | |
| 12 | 2***1 | Конденсатор в сборе | |
| 13 | 2***1 | Электровентилятор в сборе | |
| 14 | 2***0 | Терморегулирующий вентиль в сборе | |
| 15 | 2***0 | Блок испарителя в сборе | |
| 16 | 2***0 | Датчик температуры испарителя | |
| 17 | 2***0 | Испаритель в сборе | |
| 18 | 2***0 | Шланг испарителя отводящий | |
| 19 | 2***0 | Кольцо уплотнительное d=12,22 | |
| 20 | 2***0 | Трубопровод компрессора нагнетающий | |
| 21 | 2***0 | Трубопровод компрессора всасывающий | |
| 22 | 2***0 | Кольцо уплотнительное d=9,87 | |
| 23 | 2***0 | Компрессор с муфтой в сборе | |
| 24 | 1***0 | Болт крепления компрессора М8х75 | |
| 25 | 1***0 | Болт крепления компрессора М8х95 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
