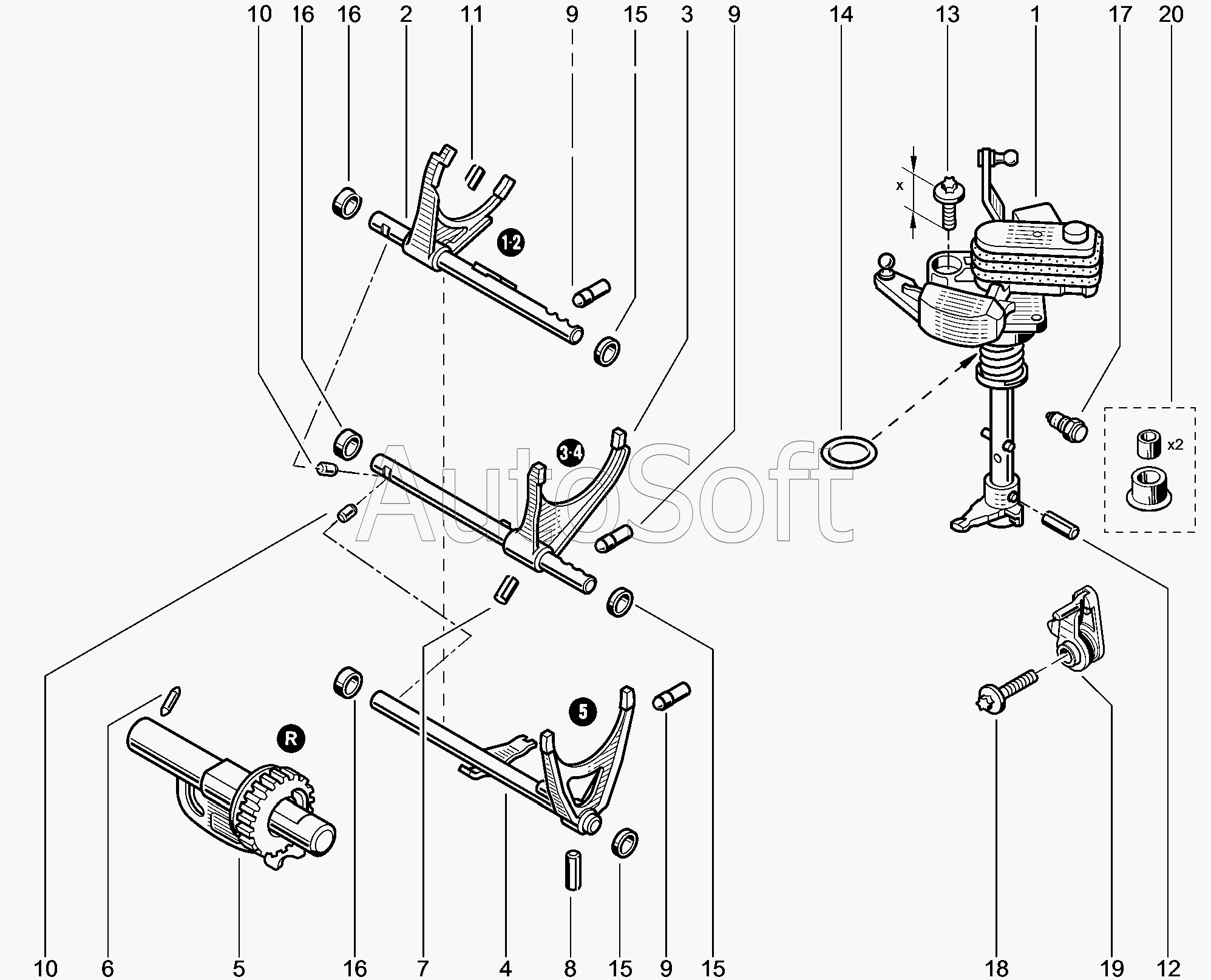

Каталог запасных частей к технике: ВАЗ LADA XRAY (2015). 217015-1599236 Механизм выбора передач
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***R | МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | |
| 2 | 8***9 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ПЕРВОЙ И ВТОРОЙ ПЕРЕДАЧ | |
| 3 | 8***1 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ТРЕТЕЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧ | |
| 4 | 8***3 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ПЯТОЙ ПЕРЕДАЧ | |
| 5 | 8***6 | Шестернязаднего хода в сборе | |
| 6 | 8***9 | Фиксатор оси шестерни заднего хода | |
| 7 | 7***4 | Штифт пружинный Е5-32 | |
| 8 | 7***4 | Штифт пружинный Е5-32 | |
| 9 | 3***R | ФИКСАТОР ШТОКОВ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | |
| 10 | 7***4 | Сухарь блокировки | |
| 11 | 7***3 | Штифт 5-20 | |
| 12 | 7***7 | ШТИФТ ПРУЖИННЫЙ | |
| 13 | 7***8 | Болт шестигранный с буртиком | |
| 14 | 7***0 | Сальник 39-45х3 | |
| 15 | 2***R | ВТУЛКА ШТОКА ВЫБОРА ПЕРЕДАЧ | |
| 16 | 2***R | ВТУЛКА ШТОКА ВЫБОРА ПЕРЕДАЧ | |
| 17 | 8***4 | Фиксатор механизма переключения пекредач | |
| 18 | 7***5 | Болт | |
| 19 | 8***2 | Рычаг блокировки передачи заднего хода с пружиной возвратной в сборе | |
| 20 | 8***5 | Комплект сальников |
