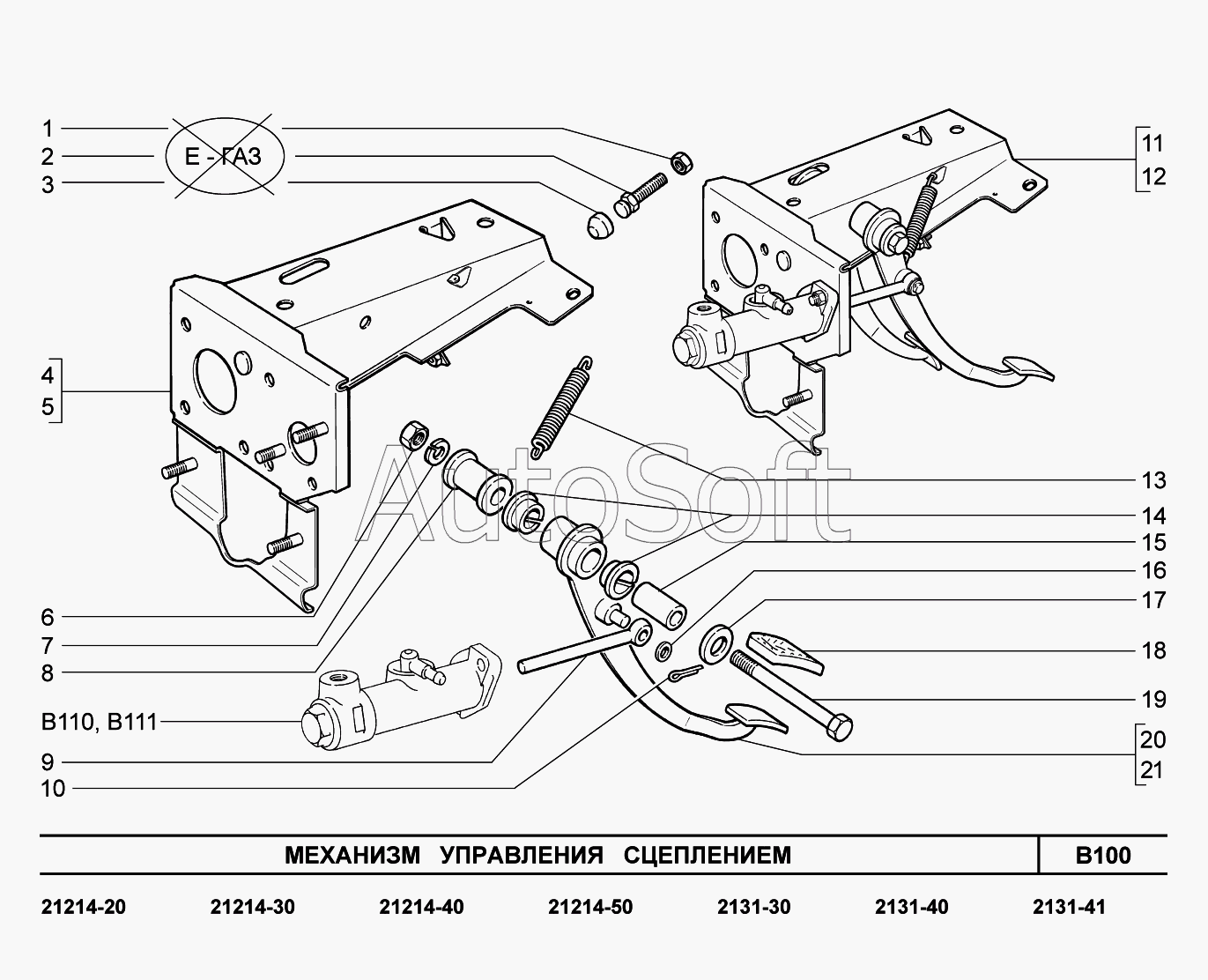

Каталог запасных частей к технике: ВАЗ LADA 4x4 (2013). B100. Механизм управления сцеплением
/45.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гайка М6 низкая | |
| 2 | 2***0 | Винт ограничительный педали сцепления | |
| 3 | 2***0 | Колпачок ограничительный винта педали сцепления | |
| 4 | 2***0 | Кронштейн | |
| 5 | 2***0 | Кронштейн | |
| 6 | 0***1 | Гайка М12х1,25 низкая | |
| 7 | 0***0 | Шайба 12 пружинная | |
| 8 | 2***0 | Втулка | |
| 9 | 2***0 | Толкатель поршня главного цилиндра | |
| 10 | 0***1 | Шплинт 2х20 | |
| 11 | 2***0 | Педали с кронштейном и гл. цилиндром в сборе | |
| 12 | 2***0 | Педали с кронштейном и гл. цилиндром в сборе | |
| 13 | 2***0 | Пружина педали сцепления | |
| 14 | 2***0 | Втулка наружная | |
| 15 | 2***0 | Втулка внутренняя | |
| 16 | 0***1 | Шайба 10 | |
| 17 | 2***0 | Шайба | |
| 18 | 2***0 | Накладка | |
| 19 | 0***1 | Болт М12х1,25х160 | |
| 20 | 2***0 | Педаль сцепления | |
| 21 | 2***0 | Педаль сцепления |
