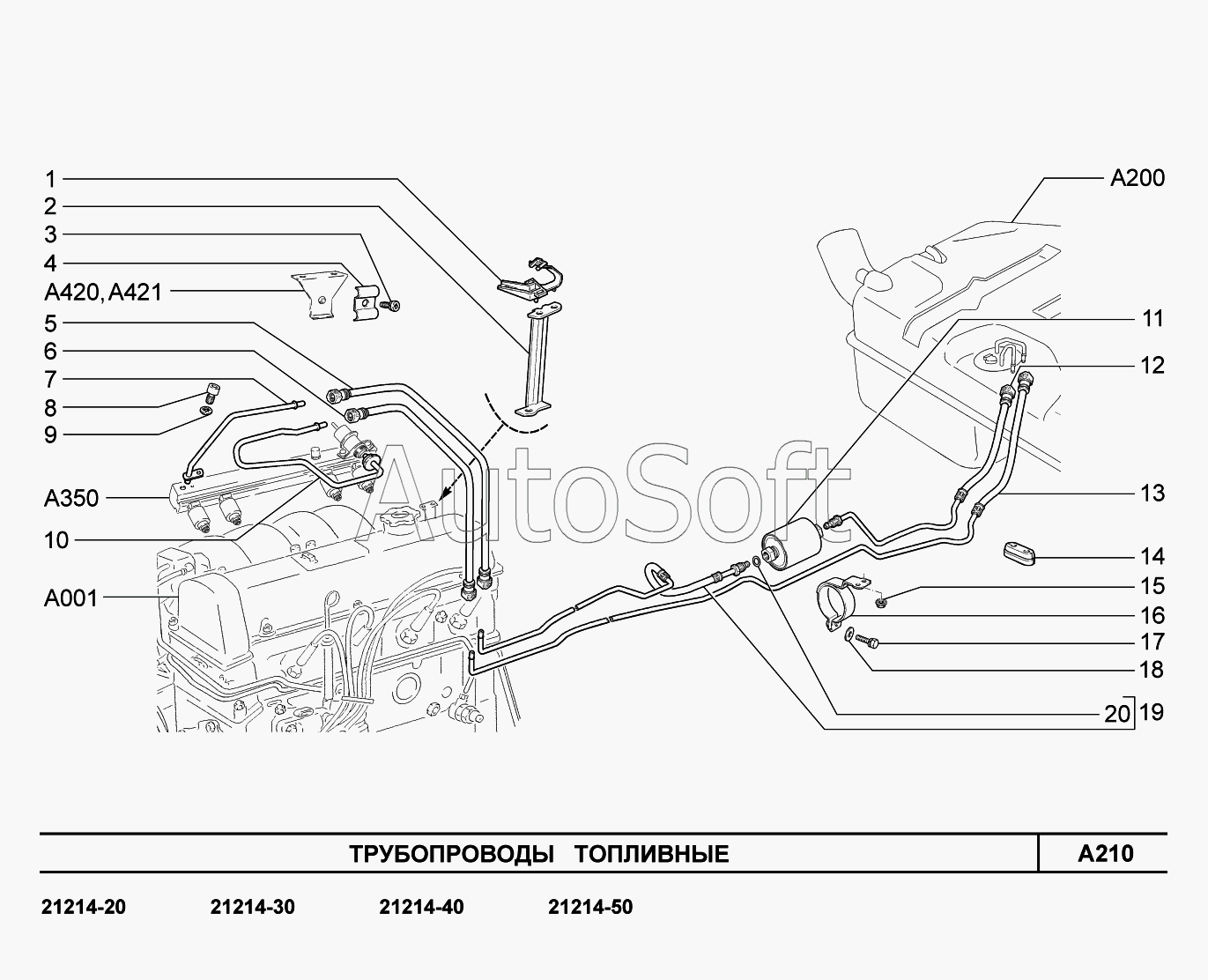

Каталог запасных частей к технике: ВАЗ LADA 4x4 (2013). A210. Трубопроводы топливные
/14.gif)
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Скоба | |
| 2 | 2***0 | Кронштейн | |
| 3 | 2***0 | Винт | |
| 4 | 2***0 | Зажим | |
| 5 | 2***0 | Шланг | |
| 5 | 2***1 | Трубка переднего топливного трубопровода | |
| 5 | 2***2 | Трубка переднего топливного трубопровода | |
| 6 | 2***0 | Трубка переднего сливного трубопровода | |
| 6 | 2***1 | Трубка переднего сливного трубопровода | |
| 6 | 2***2 | Трубка переднего сливного трубопровода | |
| 7 | 2***0 | Трубка топливная передняя | |
| 7 | 2***1 | Трубка топливная передняя | |
| 8 | 2***2 | Винт | |
| 9 | 0***1 | Шайба 6 стопорная | |
| 10 | 2***0 | Трубка сливная передняя | |
| 10 | 2***1 | Трубка сливная передняя | |
| 11 | 2***2 | Фильтр тонкой очистки топлива | |
| 11 | 2***3 | Фильтр тонкой очистки топлива | |
| 11 | 2***4 | Фильтр тонкой очистки топлива | |
| 11 | 2***5 | Фильтр тонкой очистки топлива | |
| 12 | 2***0 | Шланг насоса и фильтра | |
| 12 | 2***1 | Шланг насоса и фильтра | |
| 13 | 2***0 | Трубка сливная со шлангом в сборе | |
| 13 | 2***1 | Трубка сливная со шлангом в сборе | |
| 14 | 2***0 | Уплотнитель разрезной | |
| 15 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 16 | 2***0 | Кронштейн | |
| 17 | 0***1 | Болт М6х25 с пружинной шайбой | |
| 18 | 0***1 | Шайба 6 | |
| 19 | 2***0 | Трубка топливная со шлангом в сборе | |
| 19 | 2***1 | Трубка топливная со шлангом в сборе | |
| 20 | 2***0 | Кольцо уплотнительное | |
| 20 | 2***3 | Кольцо уплотнительное |
