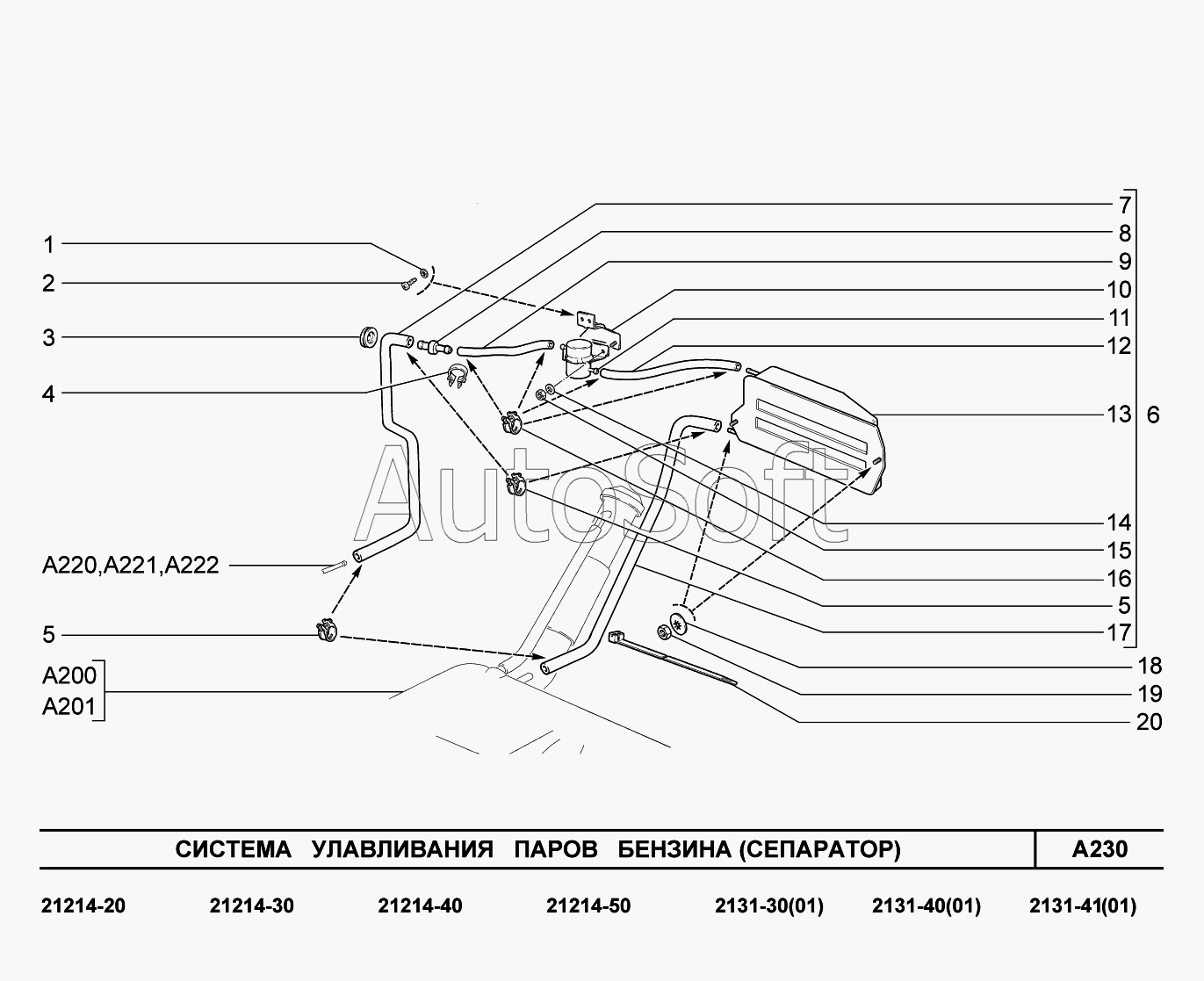

Каталог запасных частей к технике: ВАЗ LADA 4x4 (2013). A230. Система улавливания паров бензина (Сепаратор)
/19.gif)
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
8
9
9
10
11
12
12
13
13
13
14
15
16
16
17
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шайба 5 стопорная | |
| 2 | 0***1 | Винт 4,9х9,5 самонарезающий | |
| 3 | 0***0 | Кольцо уплотнительное | |
| 4 | 0***0 | Скоба 24 | |
| 5 | 0***0 | Хомут 15,5 | |
| 5 | 2***0 | Хомут крепления шлангов | |
| 6 | 2***0 | Сепаратор со шлангами в сборе | |
| 6 | 2***1 | Сепаратор со шлангами в сборе | |
| 6 | 2***2 | Сепаратор со шлангами в сборе | |
| 6 | 2***0 | Сепаратор со шлангами в сборе | |
| 6 | 2***1 | Сепаратор со шлангами в сборе | |
| 6 | 2***2 | Сепаратор со шлангами в сборе | |
| 6 | 2***0 | Сепаратор со шлангами в сборе | |
| 7 | 2***0 | Шланг 1100 мм | |
| 8 | 2***0 | Переходник | |
| 9 | 2***0 | Шланг | |
| 9 | 2***0 | Шланг | |
| 10 | 2***0 | Кронштейн | |
| 11 | 2***1 | Клапан гравитационный | |
| 12 | 2***0 | Шланг | |
| 12 | 2***0 | Шланг | |
| 13 | 2***0 | Сепаратор | |
| 13 | 2***0 | Сепаратор | |
| 13 | 2***0 | Сепаратор | |
| 14 | 0***1 | Шайба 6 | |
| 15 | 0***1 | Гайка М6 | |
| 16 | 0***0 | Хомут 12 | |
| 16 | 2***0 | Хомут крепления шлангов | |
| 17 | 2***0 | Шланг | |
| 17 | 2***1 | Шланг | |
| 17 | 2***0 | Шланг | |
| 17 | 2***1 | Шланг | |
| 18 | 0***1 | Шайба 6 стопорная | |
| 19 | 0***1 | Гайка М6 | |
| 20 | 2***0 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
