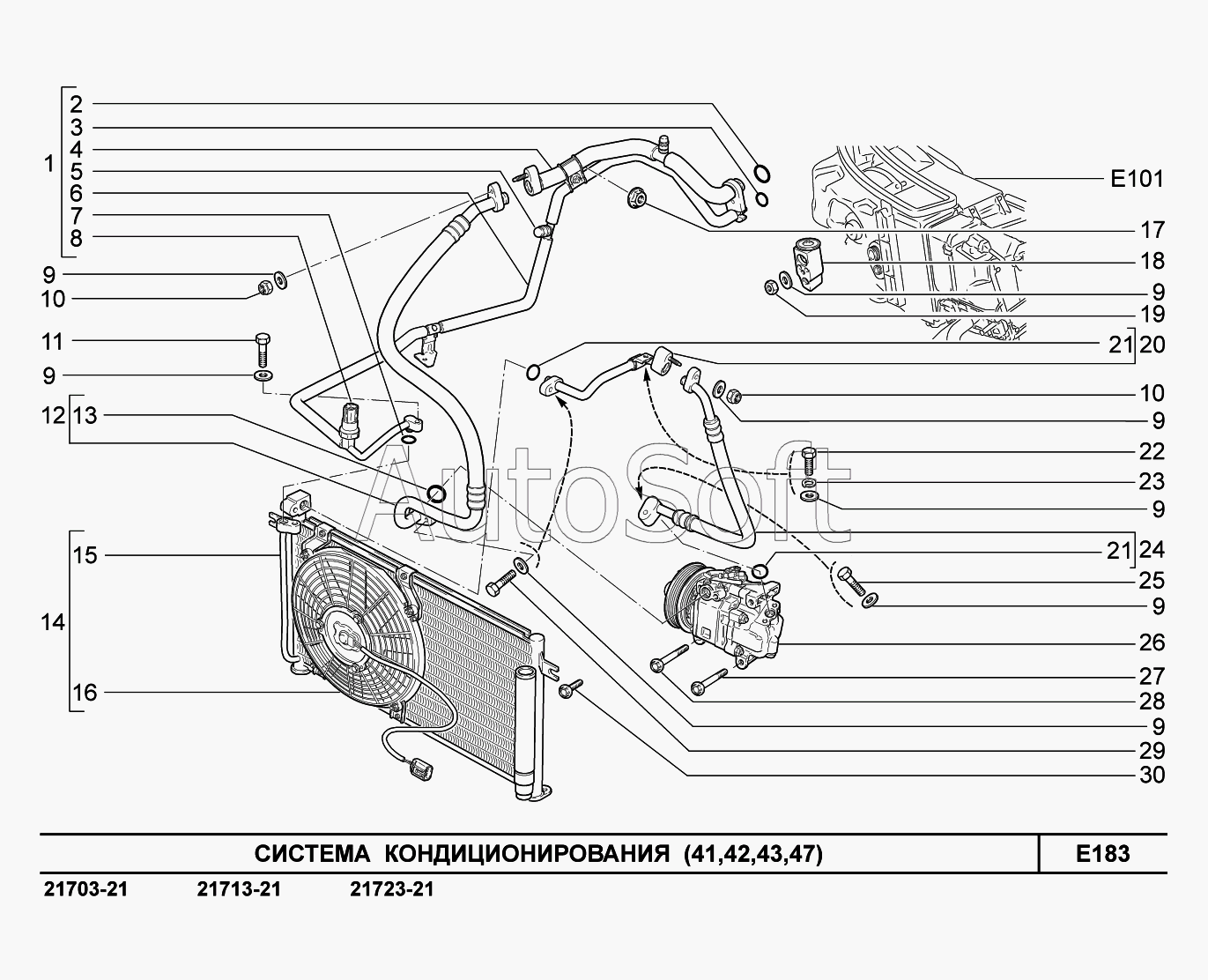

Каталог запасных частей к технике: ВАЗ LADA Priora (ВАЗ-2170) (2013). E183. Система кондиционирования
/144.gif)
16
30
29
28
27
26
25
24
23
22
21
21
20
19
18
17
1
15
14
13
12
11
10
10
9
9
9
9
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Блок трубопроводов в сборе | |
| 2 | 2***0 | Кольцо уплотнительное d=13,5 | |
| 3 | 2***0 | Кольцо уплотнительное d=6,8 | |
| 4 | 2***0 | Трубопровод низкого давления в сборе | |
| 5 | 2***0 | Клапан сервисный в сборе | |
| 6 | 2***0 | Трубопровод высокого давления в сборе | |
| 7 | 2***0 | Кольцо уплотнительное d=7,5 | |
| 8 | 2***0 | Датчик низкого давления | |
| 9 | 0***1 | Шайба 6 | |
| 10 | 0***1 | Гайка М6 самоконтрящаяся | |
| 11 | 0***1 | Болт М6х30 | |
| 12 | 2***0 | Трубопровод компрессора | |
| 13 | 2***0 | Кольцо уплотнительное d=13,9 | |
| 14 | 2***0 | Конденсатор в сборе | |
| 15 | 2***0 | Конденсатор | |
| 16 | 2***0 | Электровентилятор конденсатора | |
| 17 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 18 | 2***0 | Вентиль терморегулирующий | |
| 19 | 0***1 | Гайка М6 | |
| 20 | 2***0 | Трубопровод конденсатора впускной в сборе | |
| 21 | 2***0 | Кольцо уплотнительное d=10,5 | |
| 22 | 0***1 | Болт М5х12 | |
| 23 | 0***0 | Шайба 5 пружинная | |
| 24 | 2***0 | Трубопровод конденсатора в сборе | |
| 25 | 0***1 | Болт М6х35 | |
| 26 | 1***0 | Компрессор с муфтой | |
| 27 | 1***0 | Болт крепления компрессора М8х95 | |
| 28 | 1***0 | Болт крепления компрессора М8х75 | |
| 29 | 0***1 | Болт М6Х25 | |
| 30 | 0***1 | Болт М6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
