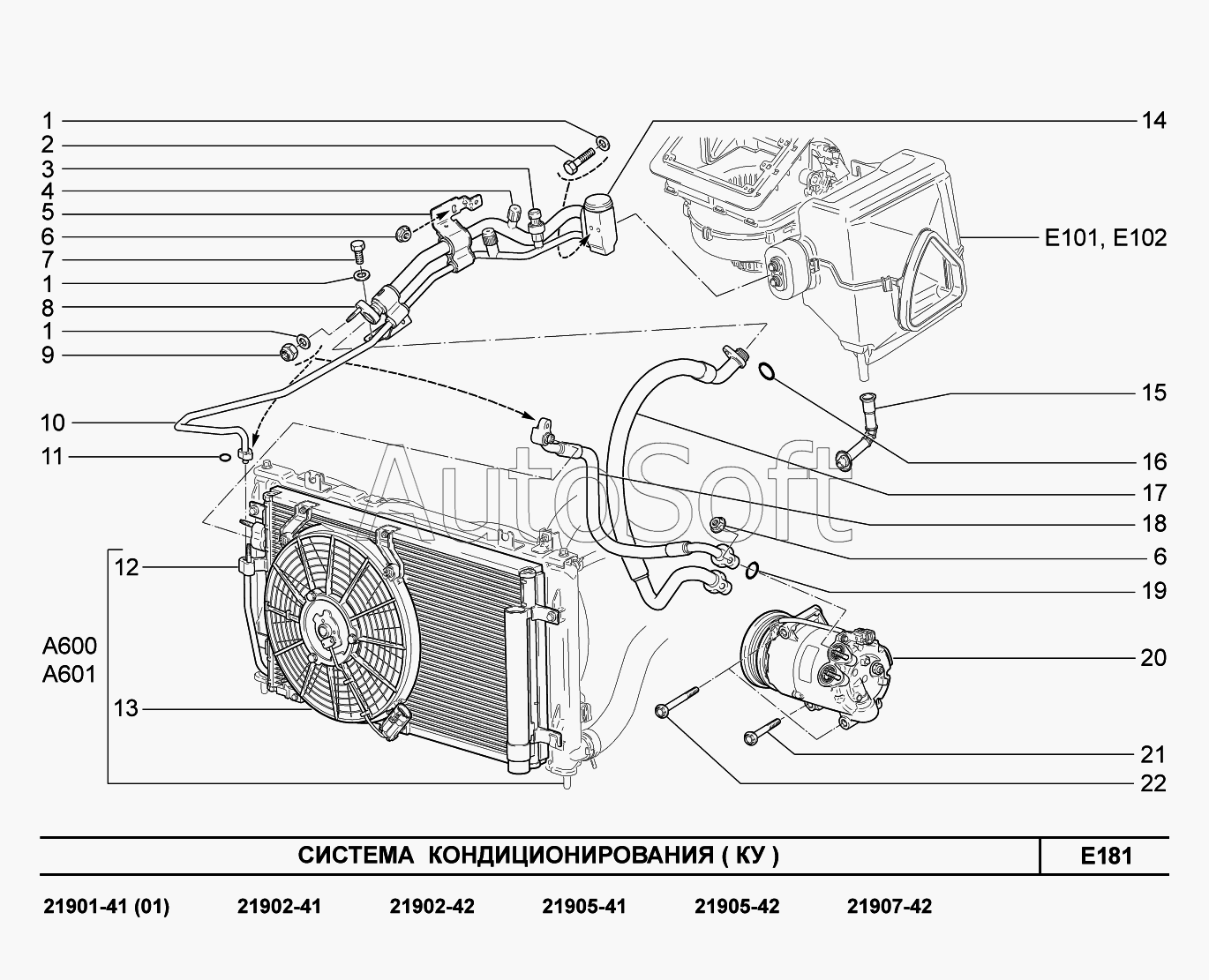

Каталог запасных частей к технике: ВАЗ LADA Granta 2190 (08.2013). E181. Система кондиционирования
/109.gif)
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шайба 6 | |
| 2 | 0***1 | Болт М6х45 | |
| 3 | 2***0 | Датчик давления в сборе | |
| 4 | 2***0 | Клапан сервисный в сборе | |
| 5 | 2***0 | Блок трубопроводов в сборе | |
| 6 | 0***1 | Гайка М8 с зубчатым буртиком | |
| 7 | 0***1 | Болт М6х12 | |
| 8 | 2***0 | Трубопровод низкого давления в сборе | |
| 9 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 10 | 2***0 | Трубопровод высокого давления в сборе | |
| 11 | 2***0 | Кольцо уплотнительное d=6,7 | |
| 12 | 2***1 | Конденсатор в сборе | |
| 13 | 2***1 | Электровентилятор в сборе | |
| 14 | 2***0 | Терморегулирующий вентиль в сборе | |
| 15 | 2***0 | Шланг испарителя отводящий | |
| 16 | 2***0 | Кольцо уплотнительное d=12,22 | |
| 17 | 2***0 | Трубопровод компрессора нагнетающий | |
| 18 | 2***0 | Трубопровод компрессора всасывающий | |
| 19 | 2***0 | Кольцо уплотнительное d=9,87 | |
| 20 | 2***0 | Компрессор с муфтой в сборе | |
| 21 | 1***0 | Болт крепления компрессора М8х75 | |
| 22 | 1***0 | Болт крепления компрессора М8х95 |
