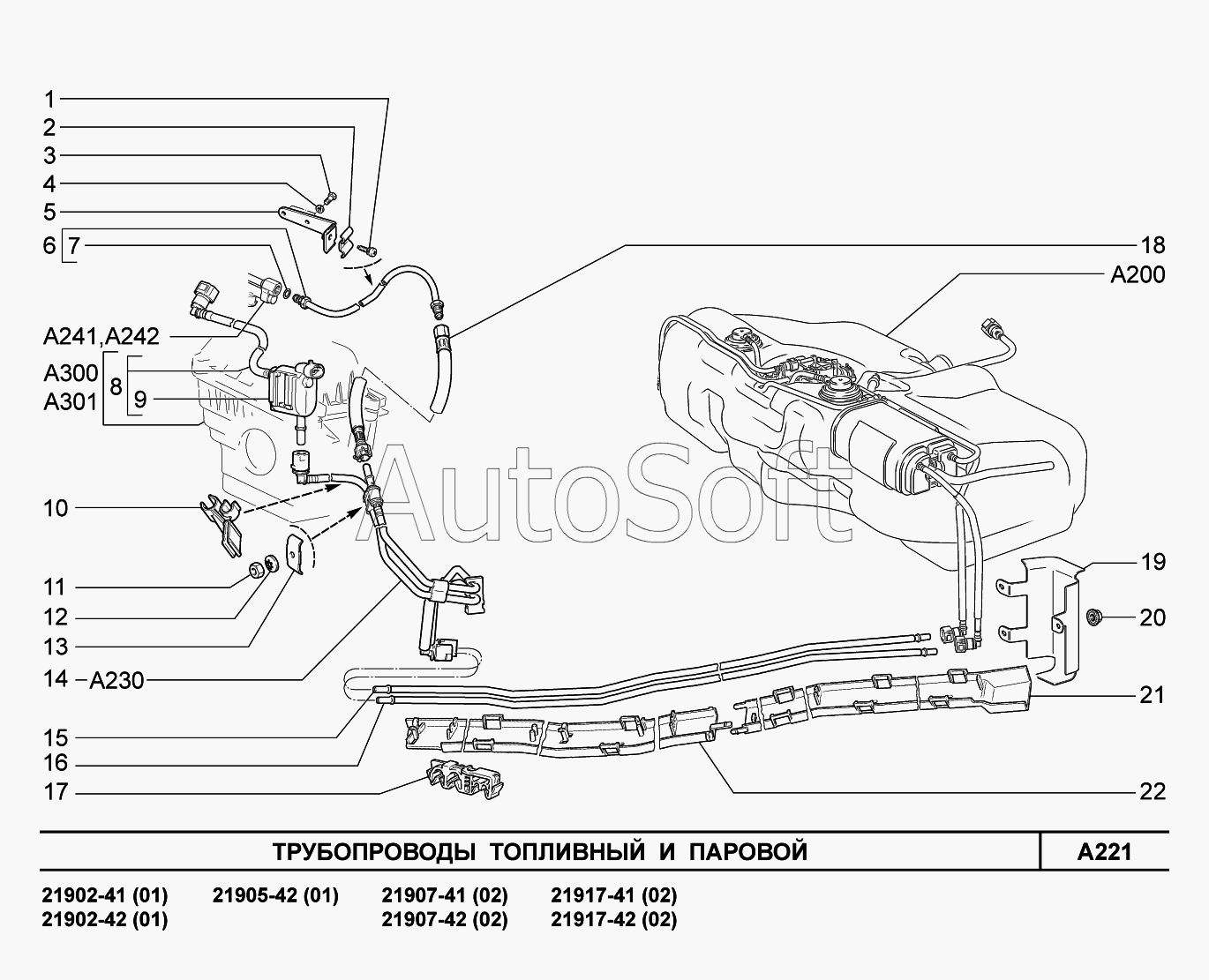

Каталог запасных частей к технике: ВАЗ LADA Granta 2190 (2015). A221. Трубопроводы топливный и паровой
/34.gif)
11
22
21
20
19
18
18
18
17
16
15
14
14
13
12
1
10
9
9
8
8
7
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Винт | |
| 2 | 2***0 | Зажим | |
| 3 | 0***1 | Болт М6х14 | |
| 4 | 0***0 | Шайба 6 пружинная | |
| 5 | 2***0 | Кронштейн | |
| 6 | 1***0 | Трубка передняя топливная | |
| 6 | 1***1 | Трубка передняя топливная | |
| 6 | 2***0 | Трубка передняя топливная | |
| 7 | 2***0 | Кольцо уплотнительное | |
| 7 | 2***3 | Кольцо уплотнительное | |
| 8 | 1***0 | Клапан продувки адсорбера в сборе | |
| 8 | 2***0 | Клапан продувки адсорбера в сборе | |
| 9 | 1***0 | Клапан продувки адсорбера | |
| 9 | 1***1 | Клапан продувки адсорбера | |
| 10 | 2***0 | Скоба | |
| 11 | 0***1 | Гайка М6 | |
| 12 | 0***1 | Шайба 6 стопорная | |
| 13 | 2***0 | Зажим | |
| 14 | 2***0 | Трубки передние топливного и парового трубопроводов | |
| 14 | 2***0 | Трубки передние топливного и парового трубопроводов | |
| 15 | 2***0 | Трубка топливного трубопровода в сборе | |
| 16 | 2***0 | Трубка паропровода средняя в сборе | |
| 17 | 2***0 | Скоба крепления трубопроводов | |
| 18 | 1***1 | Шланг топливный в сборе | |
| 18 | 1***0 | Шланг топливный в сборе | |
| 18 | 1***0 | Шланг топливный в сборе | |
| 19 | 2***0 | Экран трубопроводов | |
| 20 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 21 | 2***0 | Экран трубопроводов задний | |
| 22 | 2***0 | Экран трубопроводов передний |
