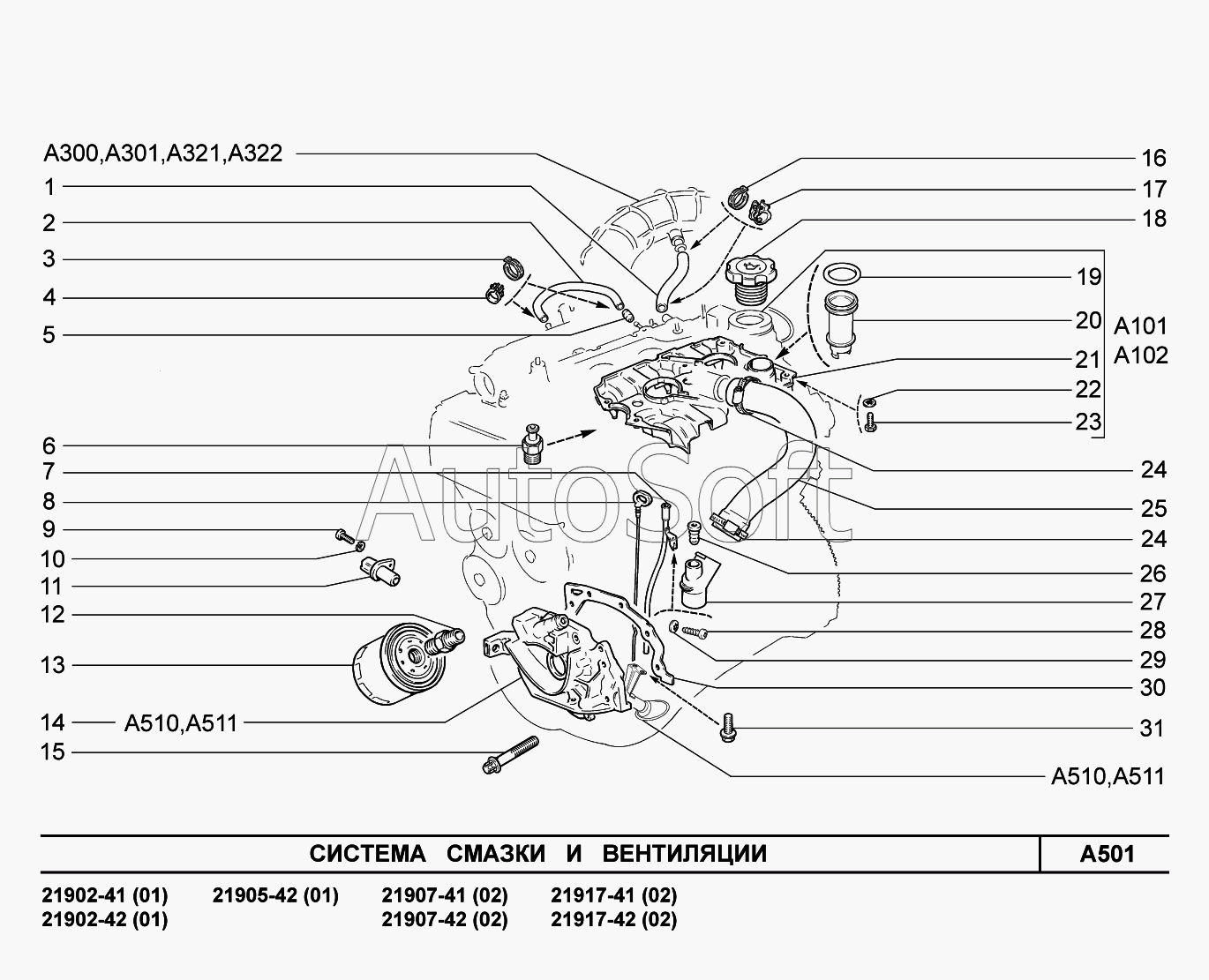

Каталог запасных частей к технике: ВАЗ LADA Granta 2190 (2015). A501. Система смазки и вентиляции
/55.gif)
23
16
17
18
18
19
20
21
22
15
24
24
25
26
27
28
29
30
31
9
1
2
3
4
5
6
7
8
1
10
11
11
12
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг верхний | |
| 1 | 2***0 | Шланг вытяжной верхний | |
| 2 | 2***0 | Трубка вентиляции | |
| 3 | 2***0 | Хомут пружинный 11,5х8,4 | |
| 4 | 0***0 | Хомут 12 | |
| 5 | 2***0 | Жиклер | |
| 6 | 1***3 | Датчик контрольной лампы давления масла | |
| 7 | 2***0 | Трубка направляющая | |
| 8 | 2***0 | Указатель уровня масла | |
| 9 | 0***1 | Болт М6х20 | |
| 10 | 0***0 | Шайба 6 пружинная | |
| 11 | 2***0 | Датчик индуктивный | |
| 11 | 2***4 | Датчик индуктивный | |
| 12 | 2***0 | Штуцер | |
| 13 | 2***0 | Фильтр масляный | |
| 13 | 2***8 | Фильтр масляный | |
| 13 | 2***9 | Фильтр масляный | |
| 14 | 2***1 | Насос масляный | |
| 15 | 2***0 | Болт крепления масляного насоса | |
| 16 | 2***0 | Хомут пружинный 22х12 | |
| 17 | 0***0 | Хомут 22 | |
| 18 | 1***0 | Крышка маслоналивной горловины | |
| 18 | 1***1 | Крышка маслоналивной горловины | |
| 19 | 2***0 | Уплотнитель маслоотражателя | |
| 20 | 2***0 | Маслоотражатель сепаратора | |
| 21 | 2***0 | Сеператор | |
| 22 | 0***1 | Шайба 5 стопорная | |
| 23 | 0***1 | Болт М5х16 | |
| 24 | 2***0 | Хомут винтовой | |
| 25 | 2***0 | Шланг нижний | |
| 26 | 2***0 | Уплотнитель | |
| 27 | 2***0 | Штуцер | |
| 28 | 0***1 | Винт 4,9х19 самонарезающий | |
| 29 | 0***1 | Шайба 6 стопорная | |
| 30 | 2***0 | Прокладка насоса | |
| 31 | 2***0 | Болт крепления маслоприемника |
