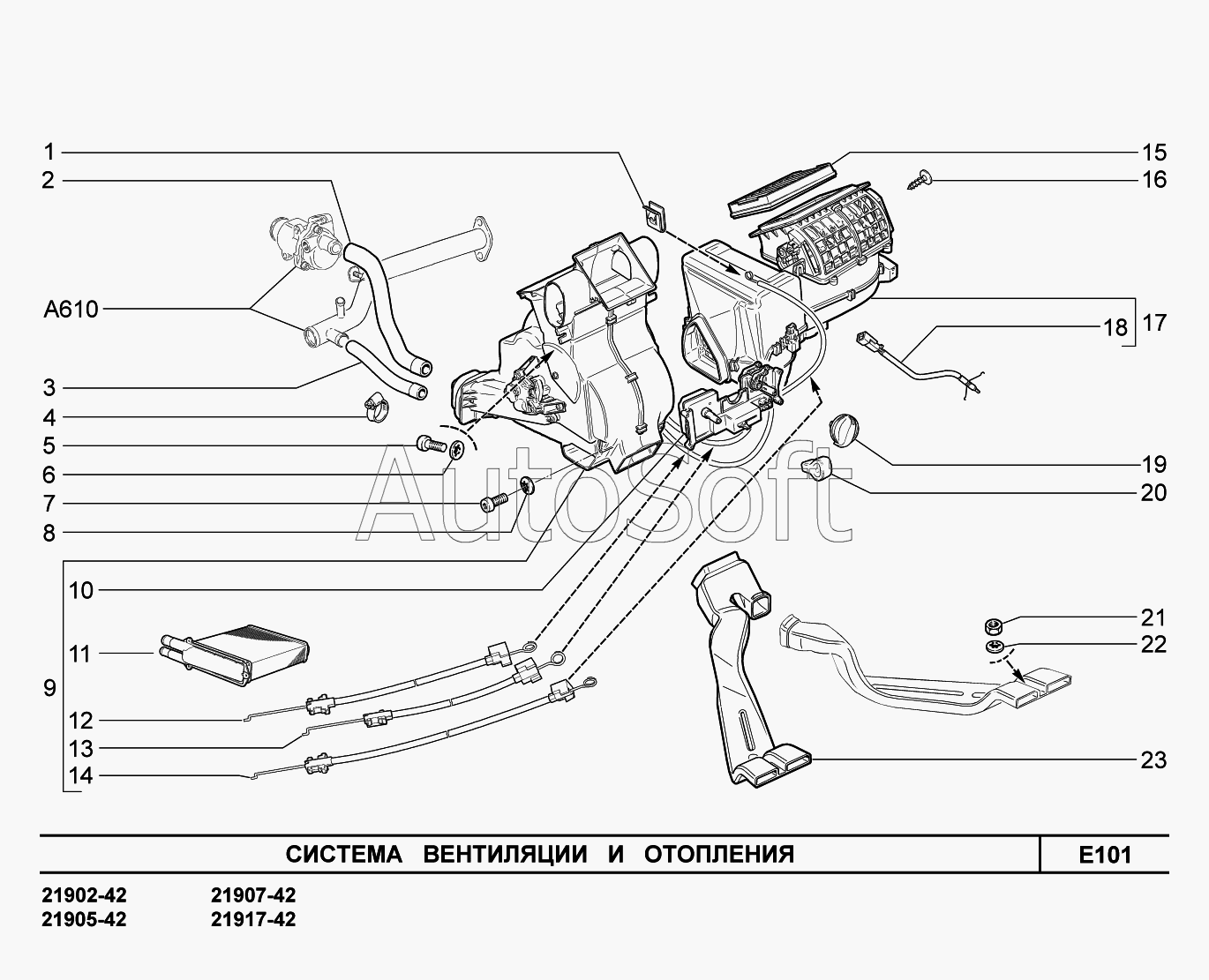

Каталог запасных частей к технике: ВАЗ LADA Granta 2190 (2015). E101. Система вентиляции и отопления
/138.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гайка пружинная | |
| 2 | 2***0 | Шланг отопителя подводящий | |
| 3 | 2***0 | Шланг отопителя отводящий | |
| 4 | 2***0 | Хомут винтовой | |
| 5 | 0***1 | Винт М6х20 | |
| 6 | 0***1 | Шайба 6 стопорная | |
| 7 | 0***7 | Винт М6х16 | |
| 8 | 0***7 | Шайба 6 стопорная | |
| 9 | 2***0 | Отопитель с управлением в сборе | |
| 10 | 2***0 | Рычаг управления в сборе | |
| 11 | 2***0 | Радиатор отопителя в сборе | |
| 12 | 2***0 | Тяга привода заслонки обогрева ветрового стекла | |
| 13 | 2***0 | Тяга привода заслонки обогрева ног | |
| 14 | 2***0 | Тяга привода заслонки рециркуляции | |
| 15 | 1***0 | Фильтр воздушный | |
| 15 | 1***1 | Фильтр воздушный | |
| 15 | 1***3 | Фильтр воздушный | |
| 15 | 1***8 | Фильтр воздушный | |
| 16 | 2***0 | Винт самонарезающий | |
| 17 | 2***0 | Вентилятор системы отопления в сборе | |
| 18 | 2***0 | Датчик температуры испарителя | |
| 19 | 1***0 | Ручка привода управления заслонками | |
| 20 | 1***0 | Рукоятка рычага управления заслонкой рециркуляции | |
| 21 | 0***1 | Гайка М6 | |
| 22 | 0***1 | Шайба 6 стопорная | |
| 23 | 1***0 | Воздухопровод обогрева салона передний |
