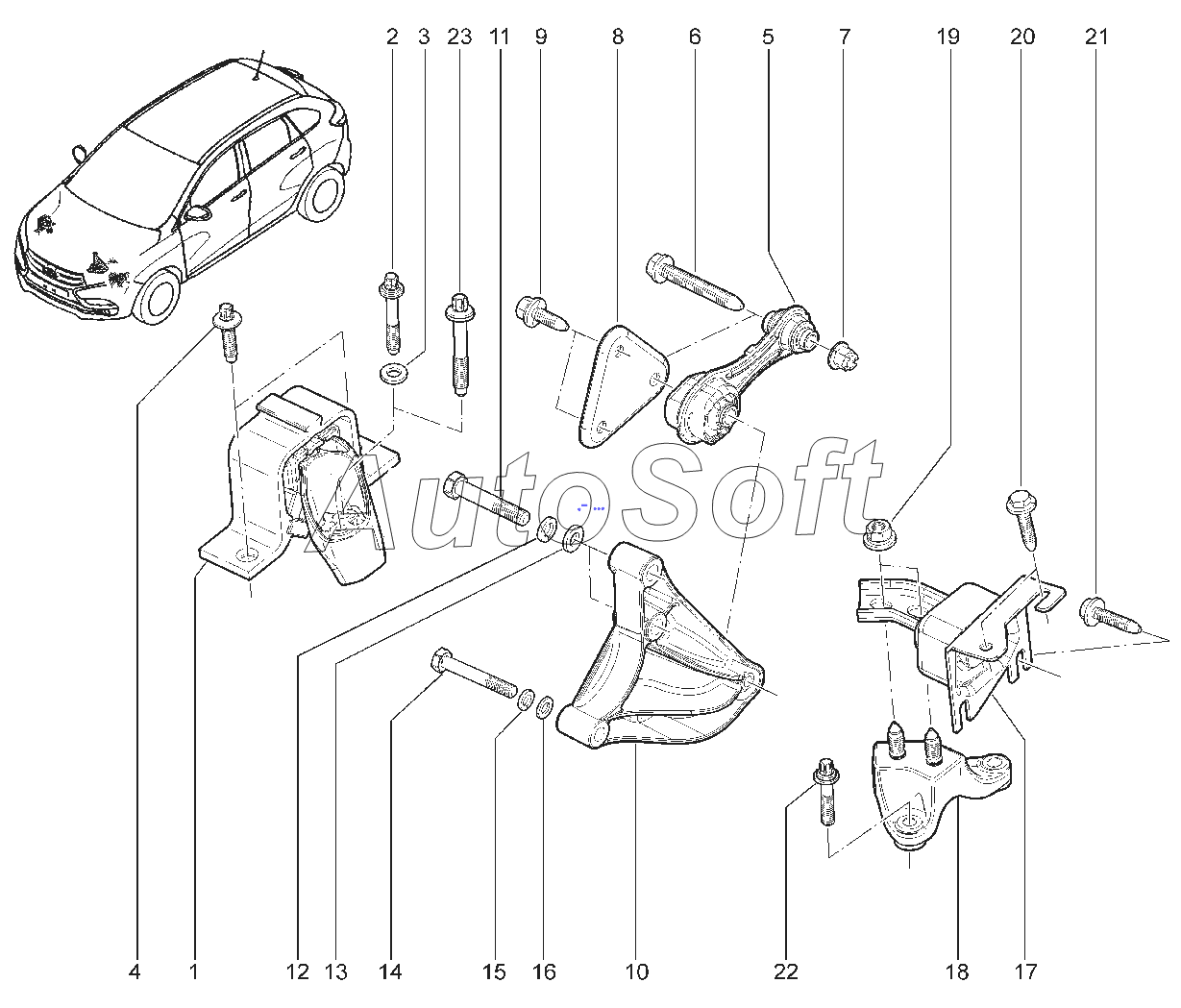

Каталог запасных частей к технике: ВАЗ LADA XRAY Cross (2019). 198510. ПОДВЕСКА ДВИГАТЕЛЯ (P4M,P4P- BVR5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Опора правая подвески двигателя с кронштейном в сборе | |
| 1 | 8***5 | Опора правая подвески двигателя с кронштейном в сборе | |
| 2 | 8***0 | Болт крепления правой опоры подвески двигателя верхний | |
| 3 | 0***1 | Шайба 12 | |
| 4 | 7***7 | Болт шестигранный с буртиком | |
| 4 | 8***0 | БОЛТ КРЕПЛЕНИЯ ПРАВОЙ ОПОРЫ ПОДВЕСКИ ДВИГАТЕЛЯ НИЖНИЙ | |
| 5 | 1***R | ШТАНГА ПОДВЕСКИ ДВИГАТЕЛЯ С ПОДУШКОЙ И САЙЛЕНТБЛОКОМ В СБОРЕ | |
| 6 | 7***0 | Болт М 12-90 10-9 SA3GS | |
| 7 | 7***8 | Гайка | |
| 8 | 8***5 | Усилитель кронштейна | |
| 9 | 7***0 | БОЛТ М10-1,5-35 10-9 SA3GS | |
| 10 | 8***4 | Кронштейн задней опоры подвески двигателя | |
| 10 | 8***8 | Кронштейн задней опоры подвески двигателя | |
| 11 | 0***1 | Болт М12х1,25х70 | |
| 12 | 0***0 | Шайба 12 пружинная | |
| 13 | 0***1 | Шайба 12 | |
| 14 | 0***1 | Болт М10х1,25х70 | |
| 15 | 0***0 | Шайба 10 пружинная | |
| 16 | 0***1 | Шайба 10 | |
| 17 | 8***1 | Подушка левой опоры подвески двигателя в сборе | |
| 18 | 8***0 | Кронштейн левой опоры подвески двигателя | |
| 19 | 7***7 | Гайка | |
| 20 | 7***7 | Болт | |
| 21 | 7***7 | Болт | |
| 22 | 8***9 | БОЛТ M10X1,25X53 TORX E12 | |
| 23 | 8***0 | Болт крепления правой опоры подвески двигателя верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
