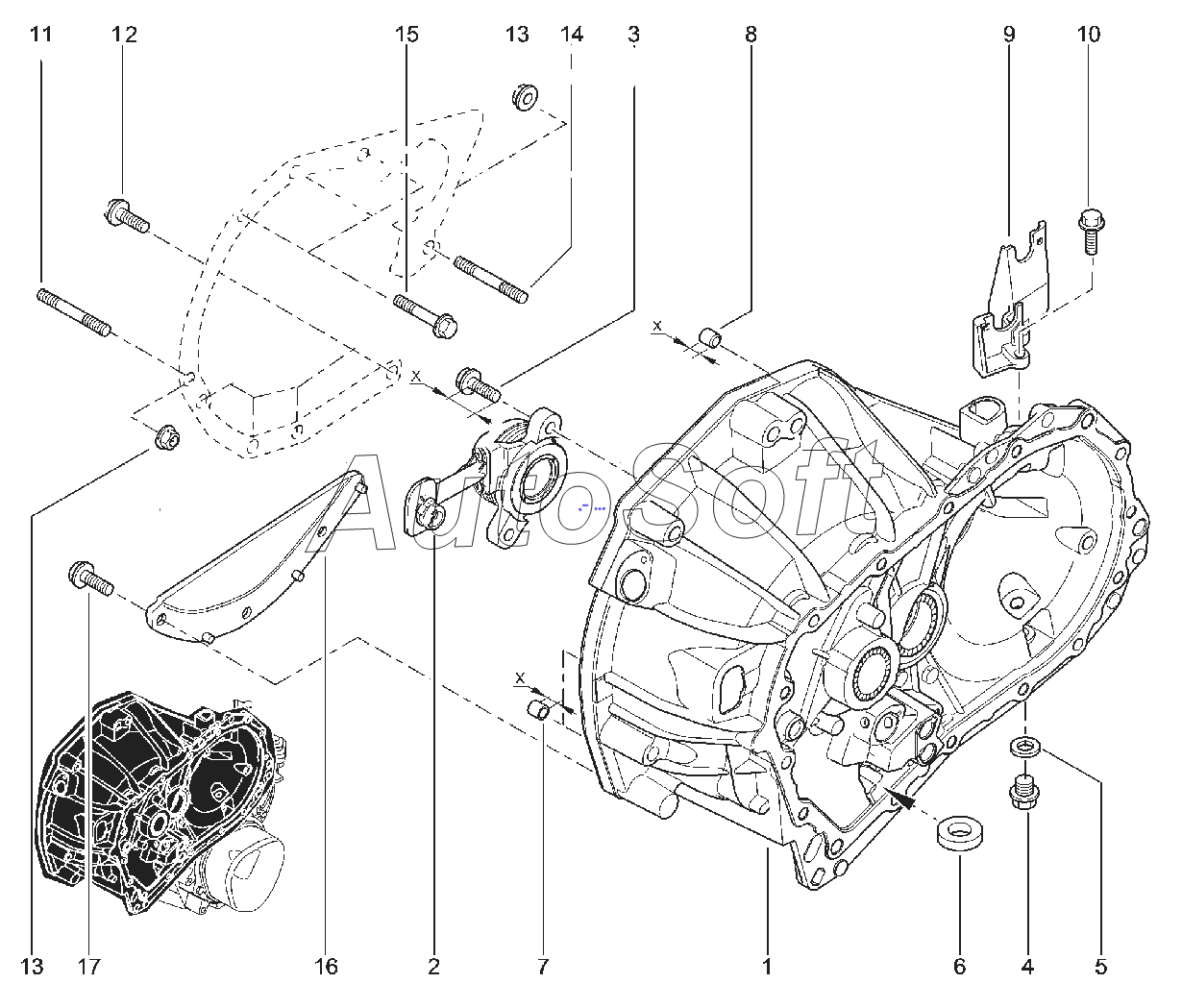

Каталог запасных частей к технике: ВАЗ LADA XRAY Cross (2019). 213010. КАРТЕР СЦЕПЛЕНИЯ (BVM5/H4M)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | КАРТЕР КП | |
| 2 | 3***R | ЦИЛИНДР РАБОЧИЙ ГИДРОПРИВОДА СЦЕПЛЕНИЯ | |
| 2 | 3***R | Подшипник выжимной гидравлический | |
| 3 | 7***1 | Пробка М16х150 4-8 s | |
| 4 | 7***7 | Пробка М16х150 4-8 s | |
| 5 | 7***2 | Уплотнительное кольцо 16 | |
| 6 | 7***4 | Магнит | |
| 7 | 7***0 | Втулка установочная | |
| 8 | 7***5 | ШТИФТ УСТАНОВОЧНЫЙ | |
| 9 | 3***R | КРОНШТЕЙН КРЕПЛЕНИЯ ТРОСА | |
| 9 | 3***R | Кронштейн крепления тросов переключения передач в сборе | |
| 10 | 8***1 | Болт крепления, трос привода | |
| 11 | 7***5 | ШПИЛЬКА | |
| 12 | 7***7 | Болт шестигранный с буртиком | |
| 13 | 7***7 | Гайка шестигранная с буртиком | |
| 14 | 7***4 | Шпилька М10х150-78 | |
| 15 | 7***2 | БОЛТ КРЕПЛЕНИЯ КОРОБКИ | |
| 16 | 8***2 | КРЫШКА КАРТЕРА СЦЕПЛЕНИЯ | |
| 17 | 7***3 | Болт с шестигранной головкой 8х80 |
