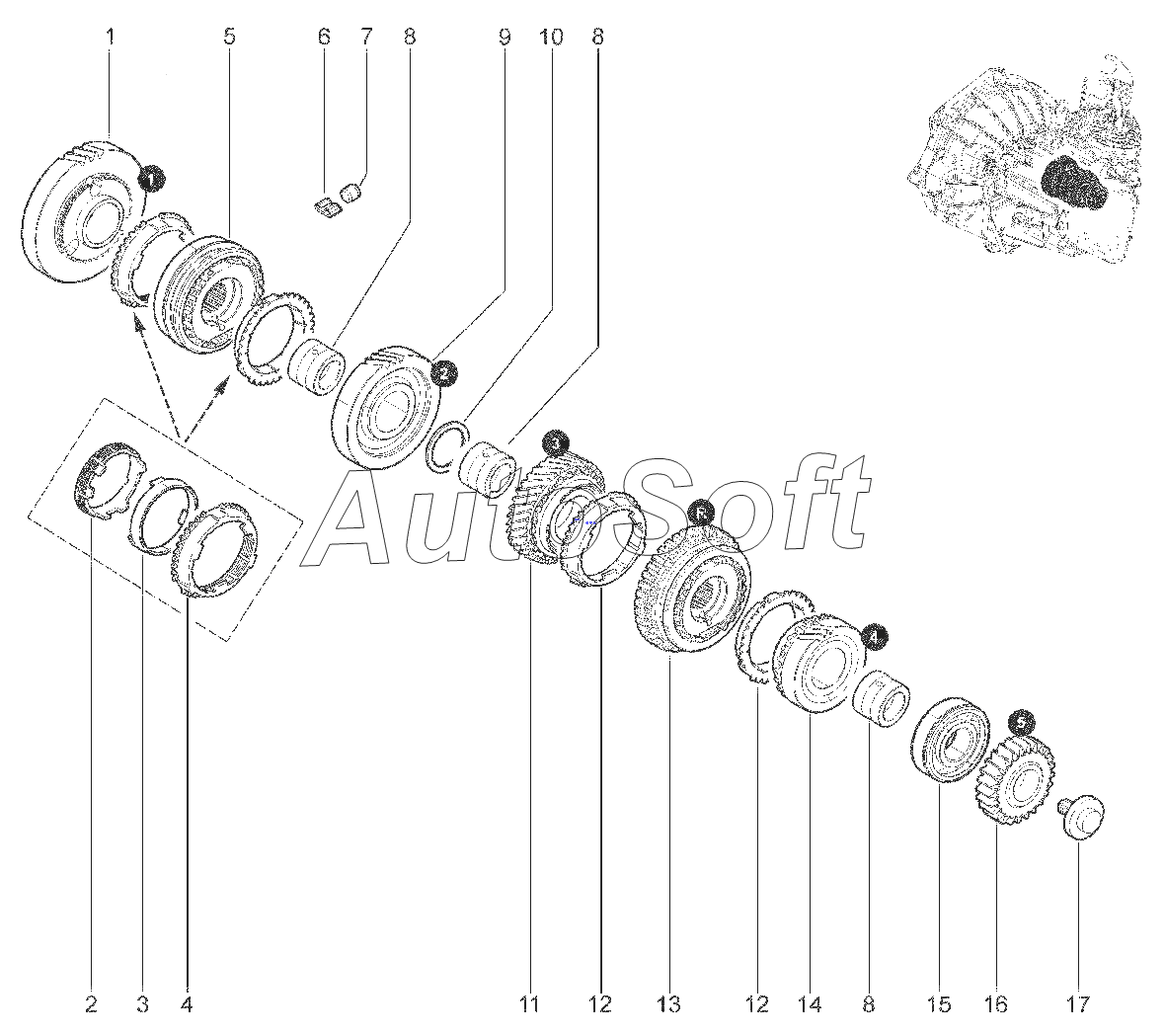

Каталог запасных частей к технике: ВАЗ LADA XRAY Cross (2019). 214621. ШЕСТЕРНИ КОРОБКИ ПЕРЕДАЧ (BVM5)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Шестерня первой передачи в сборе | |
| 2 | 8***4 | Кольцо синхронизатора внутреннее 1-ой и 2-ой передачи | |
| 3 | 3***R | Конус синхронизатора 1-ой и 2-ой передачи промежуточный | |
| 3 | 8***8 | Конус синхронизатора 1-ой и 2-ой передачи промежуточный | |
| 4 | 8***9 | Кольцо блокирующее синхронизатора 1- ой и 2-ой передачи | |
| 5 | 3***R | Муфта скользящая 1,2 передачи | |
| 6 | 7***2 | Пружина синхронизатора | |
| 7 | 3***R | Фиксатор синхронизатора | |
| 8 | 7***1 | Втулка шестерни 2-ой, 3-ей и 4-ой передачи вторичного вала | |
| 9 | 8***8 | Шестерня 2-й передачи вторичного вала в сборе | |
| 10 | 3***R | Шайба упорная шестерни 2-ой и 3-ей передачи вторичного вала | |
| 11 | 7***9 | Шестерня третьей передачи | |
| 12 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 12 | 8***4 | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА 3-ЕЙ И 4-ОЙ ПЕРЕДАЧИ | |
| 13 | 7***2 | Ступица муфты скольжения синхронизатора | |
| 14 | 7***2 | Шестерня четвертой передачи | |
| 15 | 8***7 | Подшипник конический | |
| 16 | 8***8 | Фиксированная шестерня пятой передачи | |
| 16 | 8***9 | Шестерня 5-ой передачи вторичного вала | |
| 16 | 8***7 | Шестерня 5-ой передачи вторичного вала | |
| 17 | 8***2 | Болт заднего конца вторичного вала |
