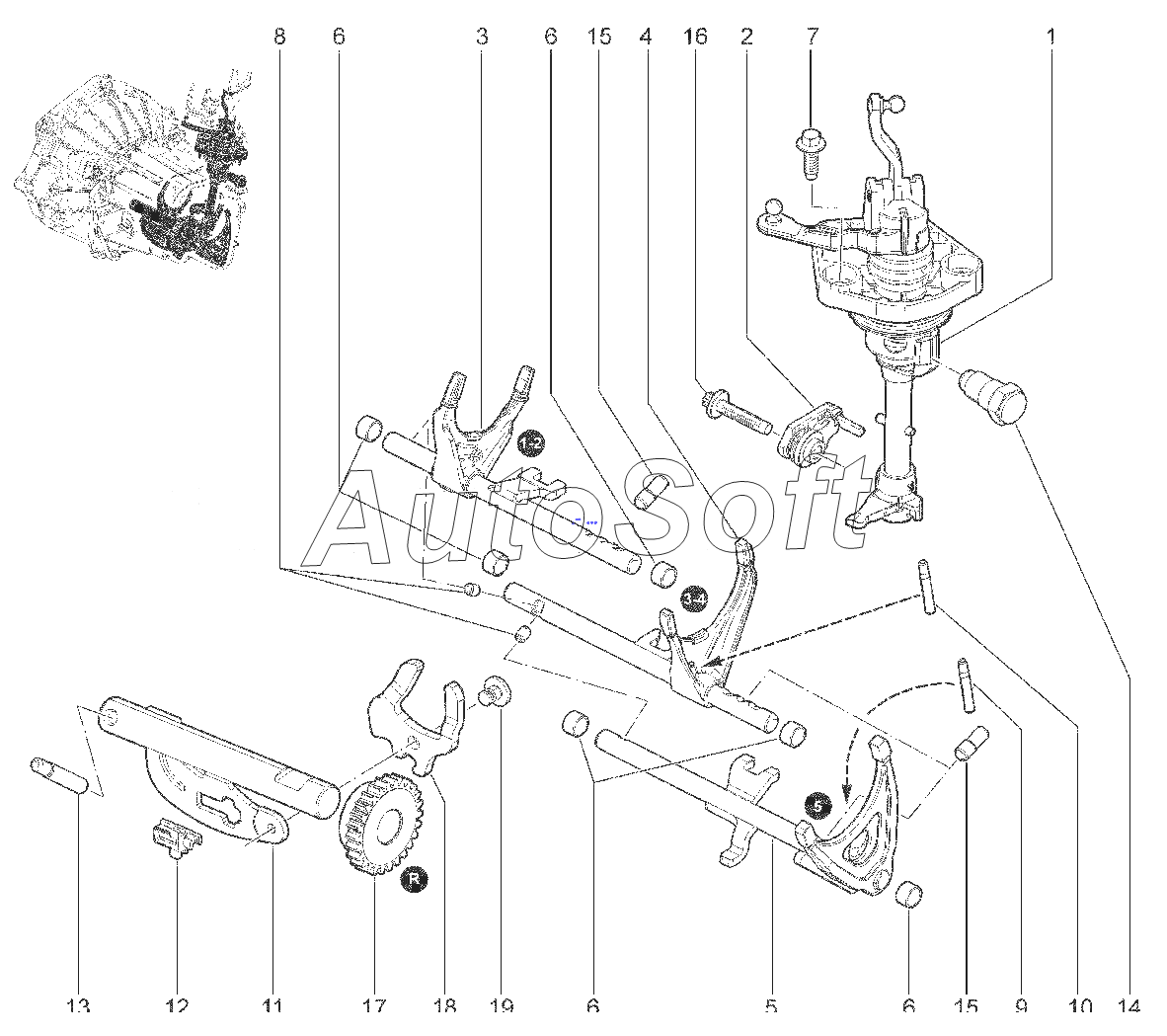

Каталог запасных частей к технике: ВАЗ LADA XRAY Cross (2019). 217610. МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ (BVM5)
1
2
3
4
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***R | МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | |
| 2 | 8***2 | Рычаг блокировки передачи заднего хода с пружиной возвратной в сборе | |
| 3 | 8***9 | Шток 3-ей и 4-ой передачи с вилкой в сб | |
| 4 | 8***1 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ТРЕТЕЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧ | |
| 6 | 2***R | ВТУЛКА ШТОКА ВЫБОРА ПЕРЕДАЧ | |
| 7 | 7***8 | Болт шестигранный с буртиком | |
| 8 | 8***1 | СУХАРЬ БЛОКИРОВКИ ШТОКОВ | |
| 9 | 7***4 | Штифт пружинный Е5-32 | |
| 10 | 7***4 | Штифт пружинный Е5-32 | |
| 11 | 8***2 | Ось шестерни с опорой в сборе | |
| 12 | 7***6 | ФИКСАТОР ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА | |
| 13 | 8***9 | Фиксатор оси шестерни заднего хода | |
| 14 | 8***4 | Фиксатор механизма переключения пекредач | |
| 15 | 3***R | ФИКСАТОР ШТОКОВ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | |
| 16 | 7***5 | Болт | |
| 17 | 3***R | ШЕСТЕРНЯ ЗАДНЕГО ХОДА | |
| 18 | 8***8 | ВИЛКА ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА | |
| 19 | 3***R | Ось вилки включения заднего хода | |
| 19 | 8***1 | ОСЬ ВИЛКИ |
