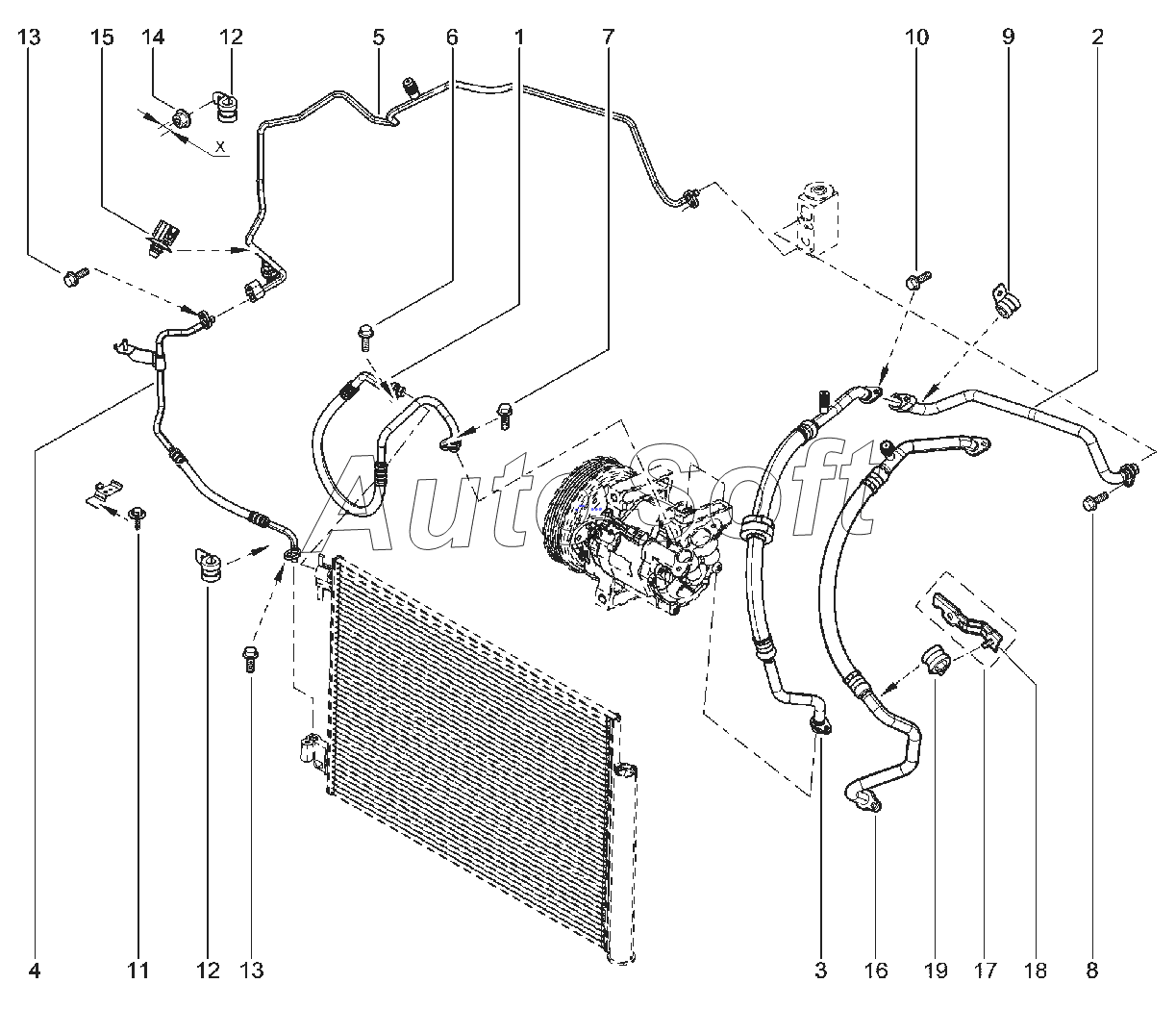

Каталог запасных частей к технике: ВАЗ LADA XRAY Cross (2019). 623110. ТРУБОПРОВОД, ШЛАНГИ КОНДИЦИОНЕРА
9
19
18
17
16
15
14
13
13
12
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Трубопровод конденсатора в сборе | |
| 1 | 9***R | Трубопровод конденсатора в сборе | |
| 2 | 9***R | Трубопровод компрессора в сборе | |
| 3 | 9***R | Трубопровод 2 между компрессором и осушителем | |
| 4 | 9***R | Трубопровод конденсатора испарителя | |
| 4 | 9***R | Трубопровод конденсатора испарителя | |
| 5 | 8***6 | Трубка конденсатора | |
| 5 | 9***R | ТРУБКА МЕЖДУ КОМПРЕССОРОМ И КОНДИЦИОНЕРОМ | |
| 6 | 7***1 | Болт M6-23 | |
| 7 | 7***1 | Болт M6-23 | |
| 8 | 7***1 | Болт M6-23 | |
| 9 | 7***9 | ХОМУТ | |
| 10 | 7***1 | Болт M6-23 | |
| 11 | 7***9 | ВИНТ САМОНАРЕЗАЮЩИЙ 5Х15 | |
| 12 | 7***5 | Хомут крепления трубки | |
| 13 | 7***1 | Болт M6-23 | |
| 14 | 7***5 | Гайка шестигранная с шайбой | |
| 15 | 7***6 | Скоба крепления | |
| 16 | 8***4 | Трубопровод компрессора в сборе | |
| 17 | 8***8 | Кронштейн крепления трубопровода компрессора | |
| 18 | 8***2 | Кронштейн крепления трубопровода компрессора | |
| 19 | 7***9 | ХОМУТ |
