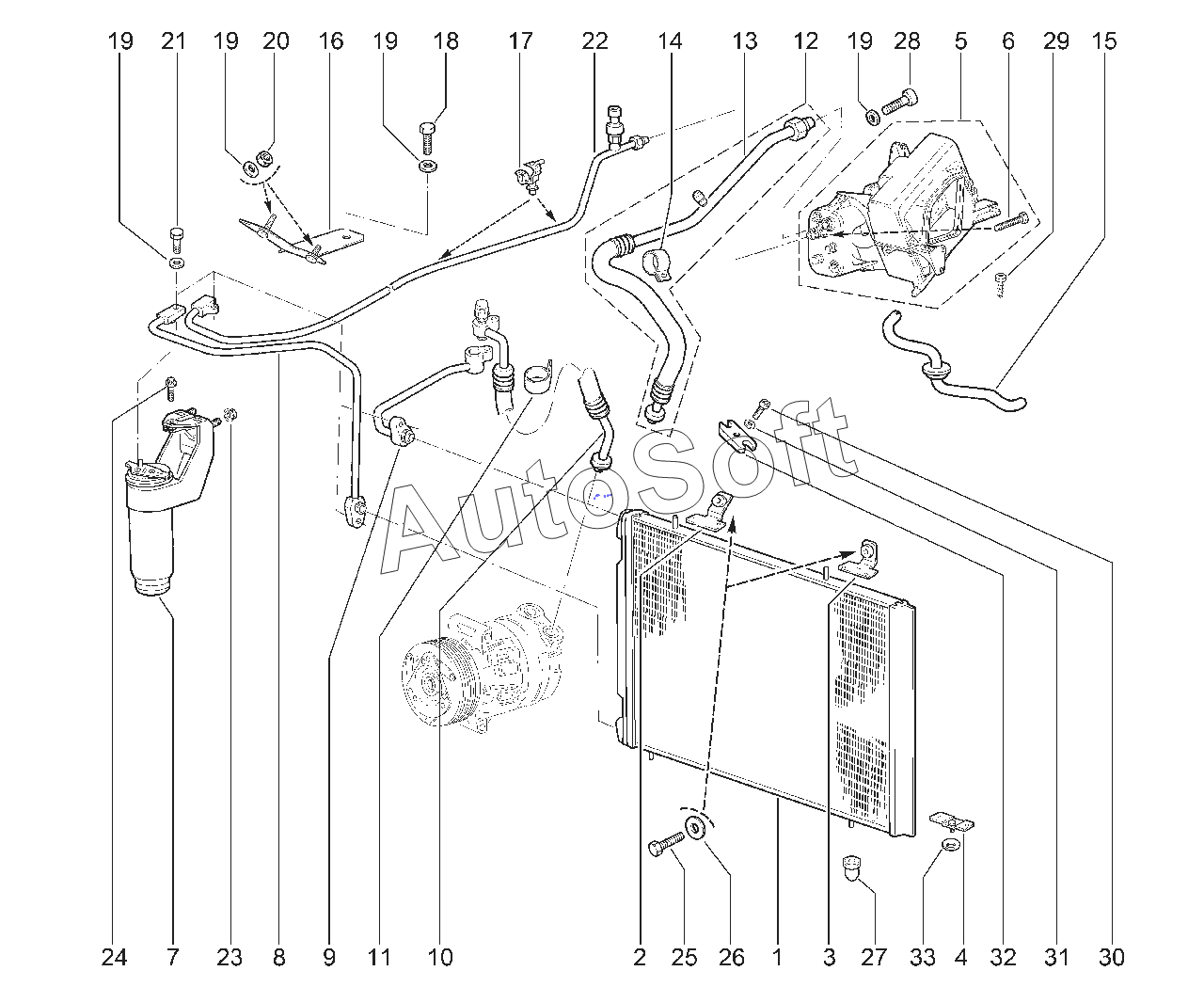

Каталог запасных частей к технике: ВАЗ Chevrolet Niva (2020). Система кондиционирования (с 04.2011)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Конденсатор | |
| 2 | 2***0 | Кронштейн конденсатора верхний правый | |
| 3 | 2***0 | Кронштейн конденсатора верхний левый | |
| 4 | 2***0 | Кронштейн нижний в сборе | |
| 5 | 2***0 | Воздухоохладитель в сборе | |
| 6 | 0***5 | Болт | |
| 7 | 2***0 | Ресивер в сборе | |
| 8 | 2***0 | Трубка 5/16, конденсатор - ресивер | |
| 8 | 2***1 | Трубка 5/16, конденсатор - ресивер | |
| 9 | 2***0 | Трубопровод от конденсатора к компрессору | |
| 9 | 2***1 | Трубопровод компрессор-конденсер | |
| 10 | 2***0 | Трубопровод от компрессора к конденсатору | |
| 10 | 2***1 | Трубопровод конденсер-компрессор | |
| 11 | 2***0 | Хомут | |
| 12 | 2***0 | Трубопровод от испарителя к компрессору с хомутом | |
| 12 | 2***1 | Трубопровод компр.-испар. с хомутом в сб | |
| 13 | 2***0 | Трубопровод от испарителя к компрессору | |
| 14 | 2***0 | Хомут | |
| 15 | 2***0 | Трубка дренажная | |
| 16 | 2***0 | Кронштейн крепления трубопроводов | |
| 16 | 2***5 | Кронштейн в сборе | |
| 17 | 2***0 | Клипса | |
| 18 | 0***1 | Болт М6х12 | |
| 19 | 0***1 | Шайба 6 | |
| 20 | 0***1 | Гайка М6 | |
| 21 | 2***0 | Болт | |
| 22 | 2***0 | Трубопровод высокого давления в сборе | |
| 23 | 0***1 | Гайка М8 с зубчатым буртиком | |
| 24 | 2***0 | Болт М8 | |
| 25 | 0***1 | Болт М6х20 | |
| 26 | 0***1 | Шайба 6 | |
| 27 | 2***0 | Буфер | |
| 28 | 0***1 | Винт М6х20 | |
| 29 | 0***7 | Винт М3,6х9,5 самонарезающий | |
| 30 | 2***0 | Болт | |
| 31 | 0***1 | Шайба 10 | |
| 32 | 2***0 | Фланец компрессора | |
| 33 | 0***3 | Шайба 6 пружинная коническая |
