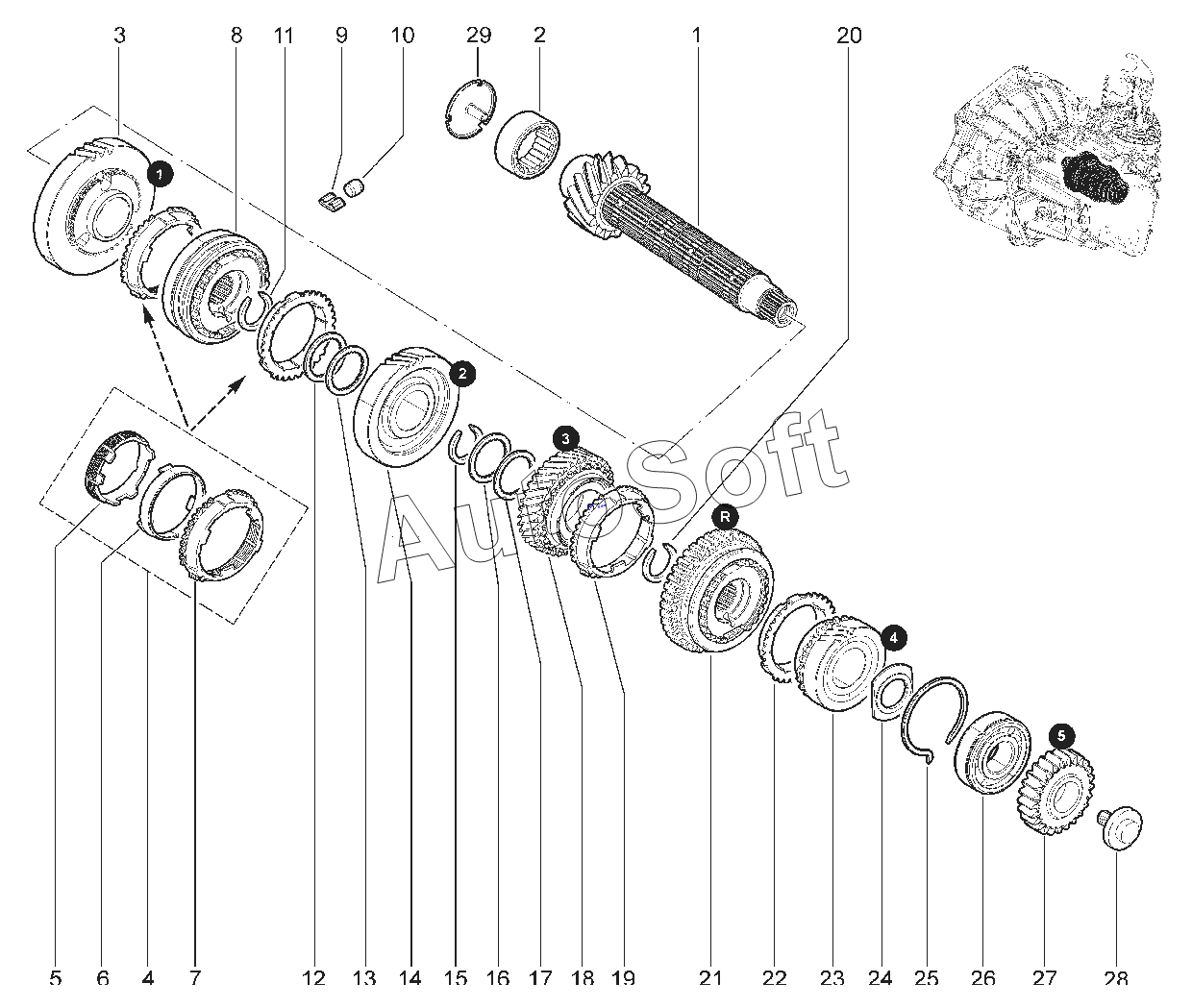

Каталог запасных частей к технике: ВАЗ LADA Vesta SW (2019). 214016. ВАЛ ВТОРИЧНЫЙ И ШЕСТЕРНИ КПП (BVM5)
1
1
2
2
3
3
4
5
5
6
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
22
23
23
24
25
26
27
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Вал вторичный | |
| 1 | 8***3 | Вал вторичный | |
| 2 | 7***2 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | |
| 2 | 8***5 | Подшипник роликовый конический | |
| 3 | 8***0 | Шестерня первой передачи | |
| 3 | 8***4 | Шестерня первой передачи в сборе | |
| 4 | 7***1 | Кольцо синхронизатора первой передачи | |
| 5 | 8***6 | Кольцо блокирующее синхронизатора внутреннее | |
| 5 | 8***4 | Кольцо синхронизатора внутреннее 1-ой и 2-ой передачи | |
| 6 | 3***R | Конус синхронизатора 1-ой и 2-ой передачи промежуточный | |
| 6 | 8***4 | КОЛЬЦО ПРОМЕЖУТОЧНОЕ СИНХРОНИЗАТОРА | |
| 6 | 8***8 | Конус синхронизатора 1-ой и 2-ой передачи промежуточный | |
| 7 | 8***7 | Кольцо блокирующее синхронизатора наружное | |
| 7 | 8***9 | Кольцо блокирующее синхронизатора 1- ой и 2-ой передачи | |
| 8 | 3***R | Муфта скользящая 1,2 передачи | |
| 8 | 7***7 | СТУПИЦА МУФТЫ СКОЛЬЖЕНИЯ СИНХРОНИЗАТОРА | |
| 9 | 7***2 | Пружина синхронизатора | |
| 10 | 3***R | Фиксатор синхронизатора | |
| 11 | 7***6 | Стопорное кольцо d.32 | |
| 12 | 8***4 | Шайба | |
| 13 | 8***4 | Шайба | |
| 14 | 8***3 | Шестерня 2-ой передачи вторичного вала | |
| 14 | 8***8 | Шестерня 2-й передачи вторичного вала в сборе | |
| 15 | 7***6 | Стопорное кольцо d.32 | |
| 16 | 8***4 | Шайба | |
| 17 | 8***4 | Шайба | |
| 18 | 7***9 | Шестерня третьей передачи | |
| 18 | 8***0 | Шестерня третей передачи | |
| 19 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 20 | 7***6 | Стопорное кольцо d.32 | |
| 21 | 7***2 | Ступица муфты скольжения синхронизатора | |
| 21 | 7***2 | Ступица муфты скольжения синхронизатора | |
| 22 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 23 | 7***2 | Шестерня четвертой передачи | |
| 23 | 8***4 | Шестерня четвертой передачи | |
| 24 | 7***8 | Шайба упорная | |
| 25 | 8***5 | Стопорное кольцо | |
| 26 | 8***7 | Подшипник конический | |
| 27 | 8***8 | Фиксированная шестерня пятой передачи | |
| 27 | 8***9 | Шестерня 5-ой передачи вторичного вала | |
| 27 | 8***7 | Шестерня 5-ой передачи вторичного вала | |
| 28 | 8***2 | Болт заднего конца вторичного вала | |
| 29 | 7***2 | Маслоотражатель | |
| 29 | 8***4 | Маслоотражатель |
