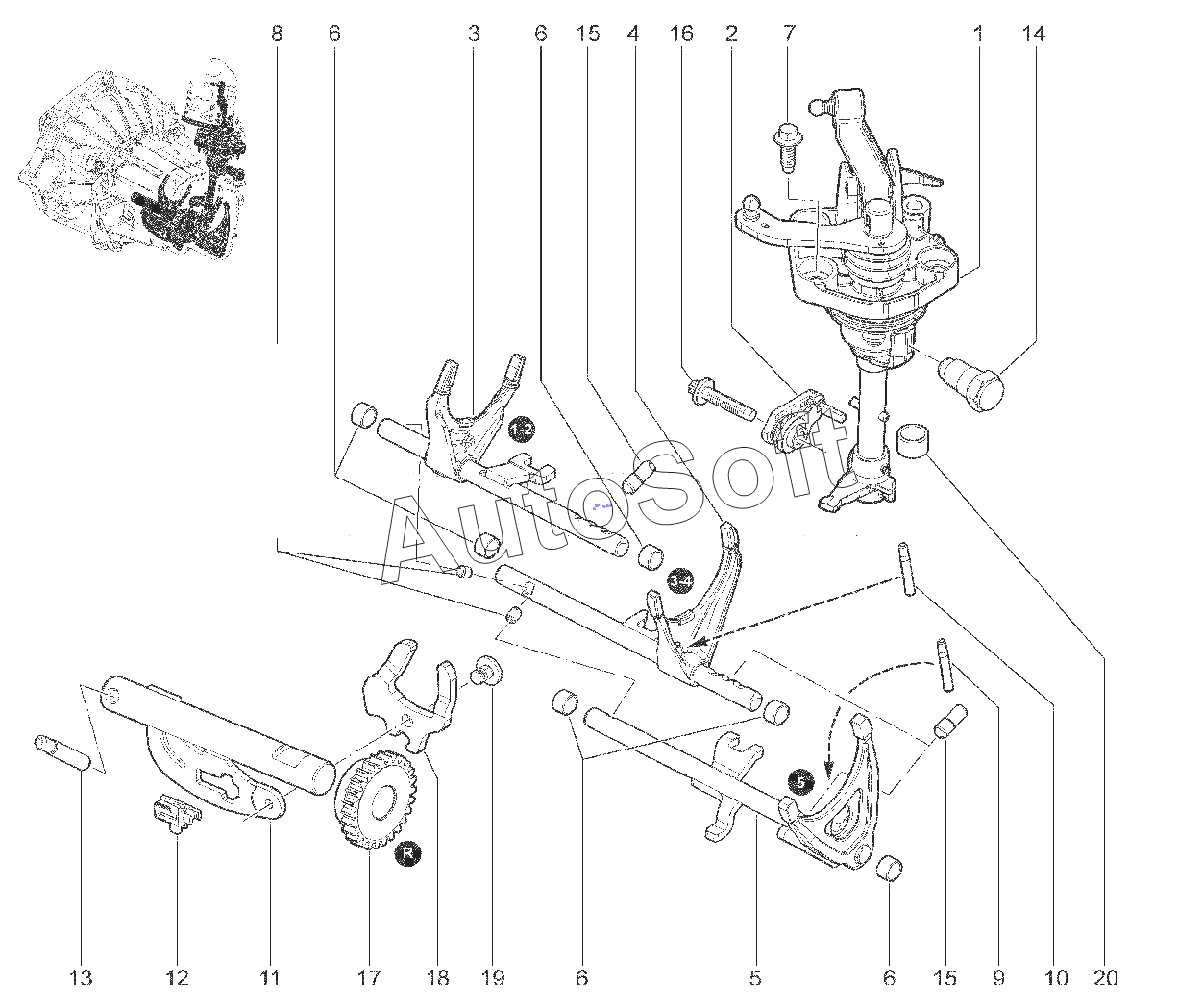

Каталог запасных частей к технике: ВАЗ LADA Vesta Cross (2019). 217010. МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ (BVM5)
1
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***R | Механизм выбора передач в сборе | |
| 2 | 8***2 | Рычаг блокировки передачи заднего хода с пружиной возвратной в сборе | |
| 3 | 8***9 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ПЕРВОЙ И ВТОРОЙ ПЕРЕДАЧ | |
| 3 | 8***5 | ШТОК 1-2 ПЕРЕДАЧИ | |
| 3 | 8***5 | Шток 1-ой и 2-ой передачи с вилкой в сб. | |
| 4 | 8***1 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ ТРЕТЕЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧ | |
| 4 | 8***8 | ШТОК 3-4 ПЕРЕДАЧИ | |
| 4 | 8***9 | Шток 3-ей и 4-ой передачи с вилкой в сб | |
| 5 | 8***9 | ШТОК 5 ПЕРЕДАЧИ | |
| 5 | 8***0 | Шток 5-ой передачи с вилкой в сборе | |
| 5 | 8***0 | Шток 1-ой и 2-ой передачи с вилкой в сб | |
| 6 | 2***R | ВТУЛКА ШТОКА ВЫБОРА ПЕРЕДАЧ | |
| 7 | 7***8 | Болт шестигранный с буртиком | |
| 8 | 8***1 | СУХАРЬ БЛОКИРОВКИ ШТОКОВ | |
| 9 | 7***4 | Штифт пружинный Е5-32 | |
| 10 | 7***4 | Штифт пружинный Е5-32 | |
| 11 | 8***2 | ОСЬ ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА | |
| 12 | 7***6 | ФИКСАТОР ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА | |
| 13 | 8***9 | Фиксатор оси шестерни заднего хода | |
| 14 | 8***4 | Фиксатор механизма переключения пекредач | |
| 15 | 3***R | ФИКСАТОР ШТОКОВ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | |
| 16 | 7***5 | Болт | |
| 17 | 3***R | ШЕСТЕРНЯ ЗАДНЕГО ХОДА | |
| 18 | 8***8 | ВИЛКА ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА | |
| 19 | 8***1 | ОСЬ ВИЛКИ | |
| 20 | 7***9 | Втулка механизма выбора передач |
