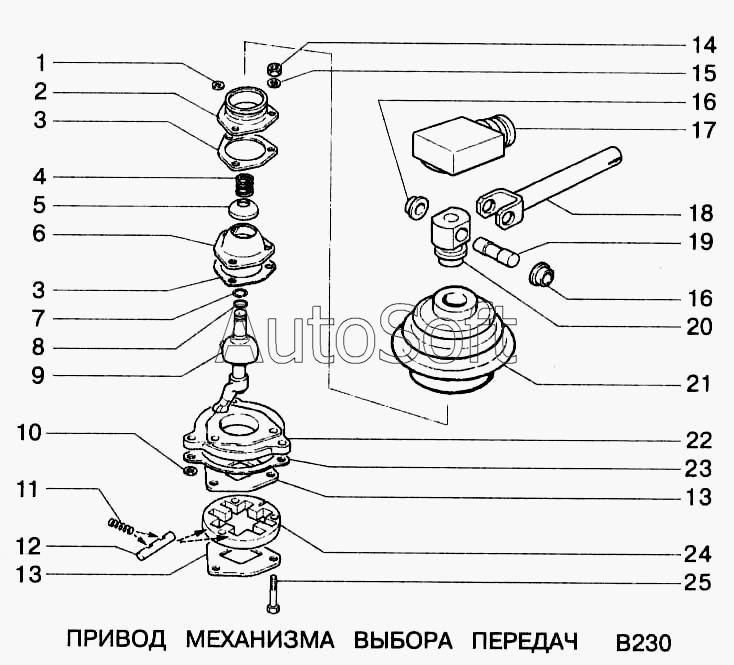

Каталог запасных частей к технике: ВАЗ-2123 (2000). Привод механизма выбора передач
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 6 | |
| 2 | 2***2 | Фланец рычага | |
| 3 | 2***9 | Прокладка шаровой опоры | |
| 3 | 2***1 | Прокладка | |
| 3 | 2***1 | Прокладка | |
| 4 | 2***0 | Пружина | |
| 5 | 2***4 | Шайба сферическая | |
| 6 | 2***1 | Опора шаровая рычага передач | |
| 7 | 2***8 | Кольцо стопорное | |
| 8 | 2***0 | Кольцо уплотнительное | |
| 9 | 2***7 | Рычаг выбора передач | |
| 10 | 2***0 | Кольцо уплотнительное | |
| 11 | 2***6 | Пружина | |
| 12 | 2***7 | Планка направляющая | |
| 13 | 2***8 | Шайба направляющая | |
| 14 | 1***1 | Гайка М6 | |
| 15 | 1***0 | Шайба 6 пружинная | |
| 16 | 2***6 | Втулка | |
| 17 | 2***5 | Чехол тяги | |
| 18 | 2***8 | Тяга привода в сборе | |
| 19 | 2***8 | Ось шарнира тяги | |
| 20 | 2***2 | Корпус шарнира | |
| 21 | 2***5 | Чехол корпуса | |
| 22 | 2***4 | Корпус рычага переключения передач | |
| 23 | 2***0 | Прокладка | |
| 23 | 2***1 | Прокладка | |
| 23 | 2***1 | Прокладка | |
| 24 | 2***0 | Пластина направляющая | |
| 25 | 1***1 | Болт М6х35 |
