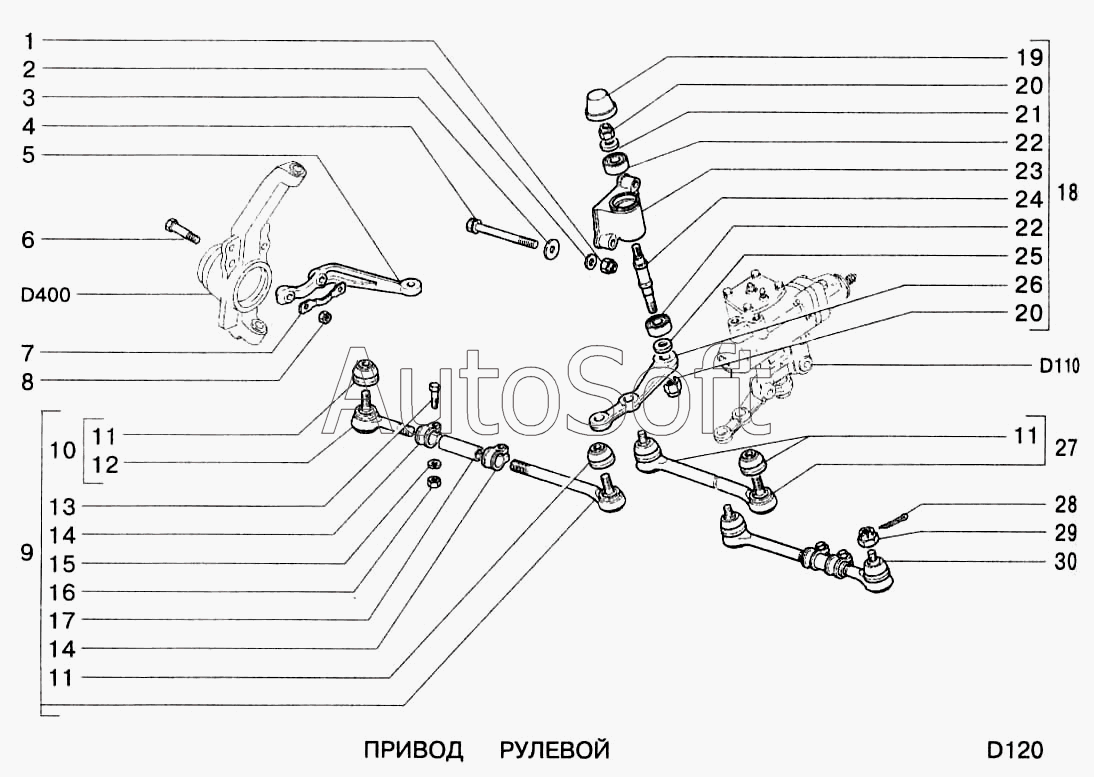

Каталог запасных частей к технике: ВАЗ-2123 (2000). Привод рулевой
16
30
29
28
27
26
25
24
23
22
22
22
21
20
20
19
18
17
1
15
14
14
13
12
11
11
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка М10х1,25 самоконтрящаяся | |
| 2 | 1***1 | Шайба 10 | |
| 3 | 2***1 | Шайба 10 | |
| 4 | 2***5 | Болт рулевого механизма | |
| 5 | 2***0 | Рычаг кулака правый | |
| 5 | 2***1 | Рычаг кулака левый | |
| 6 | 2***7 | Болт рычага | |
| 7 | 2***0 | Пластина стопорная | |
| 8 | 1***1 | Гайка М12х1,25 | |
| 9 | 2***2 | Тяга правая | |
| 10 | 2***4 | Наконечник наружный с колпачком | |
| 11 | 2***4 | Колпачок защитный | |
| 12 | 2***6 | Наконечник наружный | |
| 13 | 1***1 | Болт М8х35 | |
| 14 | 2***9 | Хомут оттяжной тяги | |
| 15 | 1***0 | Шайба 8 пружинная | |
| 16 | 1***1 | Гайка М8 | |
| 17 | 2***4 | Тяга рулевой трапеции | |
| 18 | 2***0 | Рычаг с кронштейном | |
| 19 | 2***0 | Колпачок защитный | |
| 20 | 1***1 | Гайка М14х1,5 самоконтрящаяся | |
| 21 | 1***1 | Шайба 14 | |
| 22 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9) | |
| 22 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180502Е1УС9) | |
| 23 | 2***2 | Кронштейн рычага | |
| 24 | 2***6 | Ось маятникового рычага | |
| 25 | 2***4 | Кольцо дистанционное | |
| 26 | 2***4 | Рычаг маятниковый | |
| 27 | 2***0 | Тяга средняя | |
| 28 | 1***1 | Шплинт 3х30 | |
| 29 | 1***1 | Гайка М14х1,5 прорезная | |
| 30 | 2***0 | Тяга левая |
