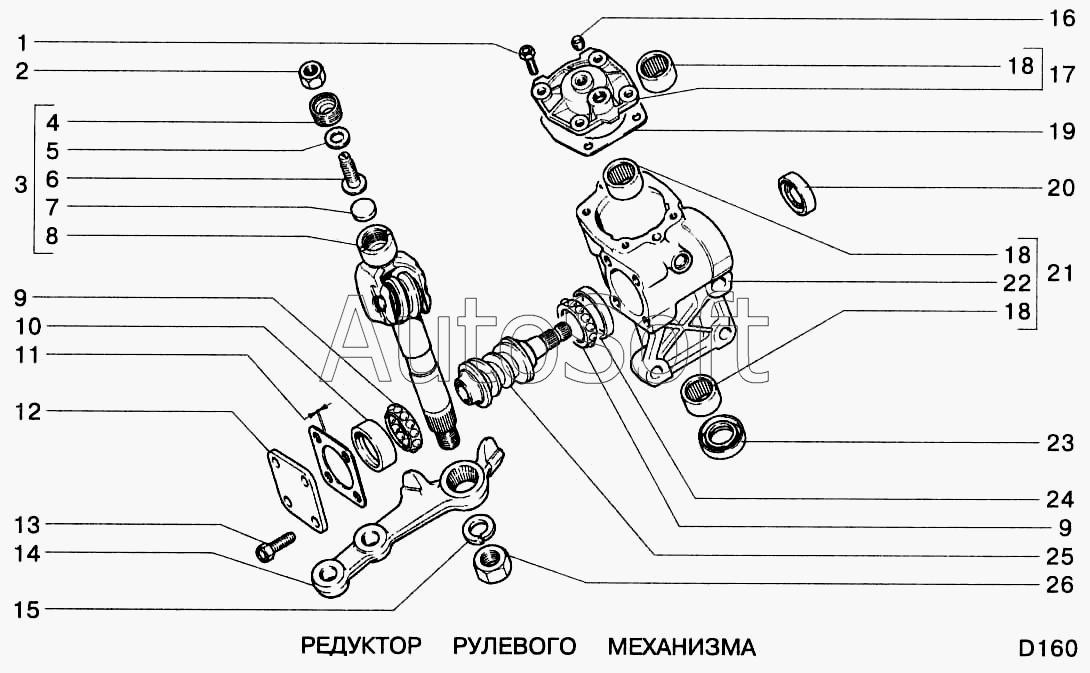

Каталог запасных частей к технике: ВАЗ-2123 (2000). Редуктор рулевого механизма
20
12
13
14
15
16
17
18
18
18
19
11
21
22
23
24
24
24
25
26
9
2
3
4
5
6
7
8
9
1
9
9
10
10
10
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М8х25 | |
| 2 | 1***1 | Гайка М12х1,5 низкая | |
| 3 | 2***0 | Вал сошки с винтом | |
| 4 | 2***6 | Гайка опорная | |
| 5 | 2***1 | Шайба опорная | |
| 6 | 2***3 | Винт регулировочный | |
| 7 | 2***7 | Пластина опорная | |
| 8 | 2***0 | Вал сошки | |
| 9 | 2***9 | Подшипник качения (обзначение ГПЗ - 996805-97) | |
| 9 | 2***1 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 9 | 2***2 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 9 | 2***3 | Сепаратор с шариками | |
| 10 | 2***3 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 10 | 2***1 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 10 | 2***2 | Кольцо нижнего подшипника | |
| 11 | 2***5 | Прокладка регулировочная 0,10 мм | |
| 11 | 2***6 | Прокладка регулировочная 0,15 мм | |
| 11 | 2***8 | Прокладка регулировочная 0,30 | |
| 11 | 2***9 | Прокладка регулировочная 0,50 | |
| 12 | 2***7 | Крышка картера нижняя | |
| 13 | 2***8 | Винт | |
| 14 | 2***0 | Сошка | |
| 15 | 1***0 | Шайба 20 пружинная | |
| 16 | 1***0 | Пробка М20х1,5 коническая | |
| 17 | 2***4 | Крышка картера | |
| 18 | 2***8 | Подшипник вала сошки | |
| 19 | 2***4 | Прокладка верхней крышки | |
| 20 | 2***6 | Манжета червяка | |
| 21 | 2***0 | Картер рулевого механизма в сборе | |
| 22 | 2***5 | Картер рулевого механизма | |
| 23 | 2***3 | Сальник вала сошки | |
| 24 | 2***2 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 24 | 2***1 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 24 | 2***2 | Кольцо верхнего подшипника | |
| 25 | 2***8 | Червяк рулевого управления | |
| 26 | 1***1 | Гайка М20х1,5 |
