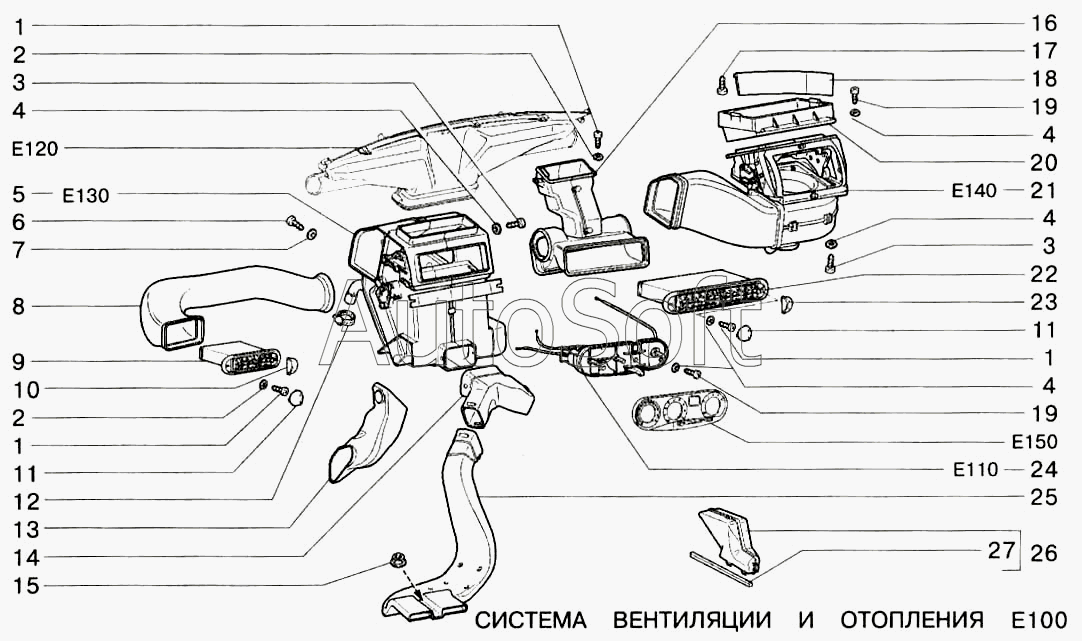

Каталог запасных частей к технике: ВАЗ-2123 (2000). Система вентиляции и отопления
1
1
1
2
2
3
3
4
4
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Винт 4,3х15,9 самонарезающий | |
| 2 | 1***1 | Шайба 5 стопорная | |
| 3 | 1***1 | Винт 4,9х12,7 самонарезающий | |
| 4 | 1***0 | Шайба 5 стопорная | |
| 5 | 2***2 | Отопитель в сборе | |
| 6 | 1***1 | Винт М6х20 | |
| 7 | 1***1 | Шайба 6 | |
| 8 | 2***2 | Воздухопровод вентиляции правый | |
| 8 | 2***3 | Воздухопровод вентиляции левый | |
| 9 | 2***1 | Сопло вентиляции боковое | |
| 10 | 2***0 | Заглушка сопла правая | |
| 11 | 2***5 | Заглушка сопла левая | |
| 12 | 2***0 | Хомут винтовой | |
| 13 | 2***9 | Воздухопровод обогрева ног водителя | |
| 14 | 2***4 | Воздухопровод обогрева салона передний | |
| 15 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 16 | 2***0 | Корпус промежуточный | |
| 17 | 1***1 | Винт 3,6х15,9 самонарезающий | |
| 18 | 2***4 | Щиток водоотражательный | |
| 19 | 1***1 | Винт 4,3х12,7 самонарезающий | |
| 20 | 2***4 | Корпус приемный фильтра воздухозаборника | |
| 21 | 2***0 | Вентилятор системы отопления | |
| 22 | 2***0 | Сопло вентиляции центральное | |
| 23 | 2***4 | Заглушка сопла правая | |
| 24 | 2***8 | Рычаги управления отопителем в сборе | |
| 25 | 2***2 | Воздухопровод обогрева салона задний правый | |
| 25 | 2***3 | Воздухопровод обогрева салона задний левый | |
| 26 | 2***0 | Дефлектор вытяжной вентиляции правый | |
| 26 | 2***1 | Дефлектор вытяжной вентиляции левый | |
| 27 | 2***0 | Уплотнитель |
