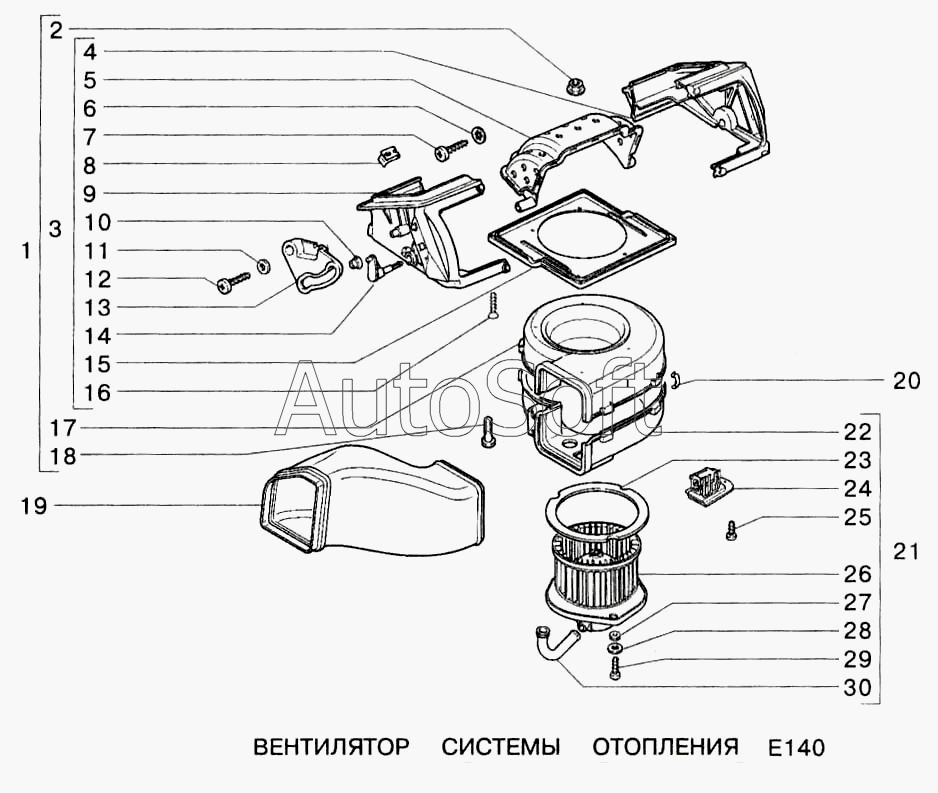

Каталог запасных частей к технике: ВАЗ-2123 (2000). Вентилятор системы отопления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Улитка вентилятора верхняя в сборе | |
| 2 | 1***1 | Гайка М5 с зубчатым буртиком | |
| 3 | 2***0 | Воздухозаборник в сборе | |
| 4 | 2***2 | Корпус воздухозаборника правый | |
| 5 | 2***0 | Заслонка рециркуляции | |
| 6 | 1***0 | Шайба 5 стопорная | |
| 7 | 1***1 | Винт 4,3х15,9 самонарезающий | |
| 8 | 2***7 | Гайка пружинная | |
| 9 | 2***3 | Корпус воздухозаборника левый | |
| 10 | 2***9 | Втулка привода заслонки | |
| 11 | 1***1 | Шайба 5 | |
| 12 | 1***1 | Винт 4,3х12,7 самонарезающий | |
| 13 | 2***4 | Рычаг заслонки воздухозаборника | |
| 14 | 2***2 | Рычаг привода заслонки | |
| 15 | 2***2 | Щиток воздухозаборника | |
| 16 | 1***1 | Винт 4,3х15,9 самонарезающий | |
| 17 | 2***6 | Улитка вентилятора верхняя | |
| 18 | 1***1 | Винт М5х12 | |
| 19 | 2***4 | Воздухопровод промежуточный | |
| 20 | 2***0 | Скоба | |
| 21 | 2***1 | Улитка вентилятора нижняя в сборе | |
| 22 | 2***7 | Улитка вентилятора нижняя | |
| 23 | 2***7 | Уплотнитель фланца вентилятора | |
| 24 | 2***1 | Резистор добавочный | |
| 25 | 1***1 | Винт 3,6х12,7 самонарезающий | |
| 26 | 2***0 | Электровентилятор отопителя | |
| 26 | 2***1 | Электровентилятор отопителя | |
| 27 | 2***7 | Шайба | |
| 28 | 1***0 | Шайба 5 стопорная | |
| 29 | 1***1 | Винт 3,6х15,9 самонарезающий | |
| 30 | 2***6 | Патрубок подвода воздуха |
