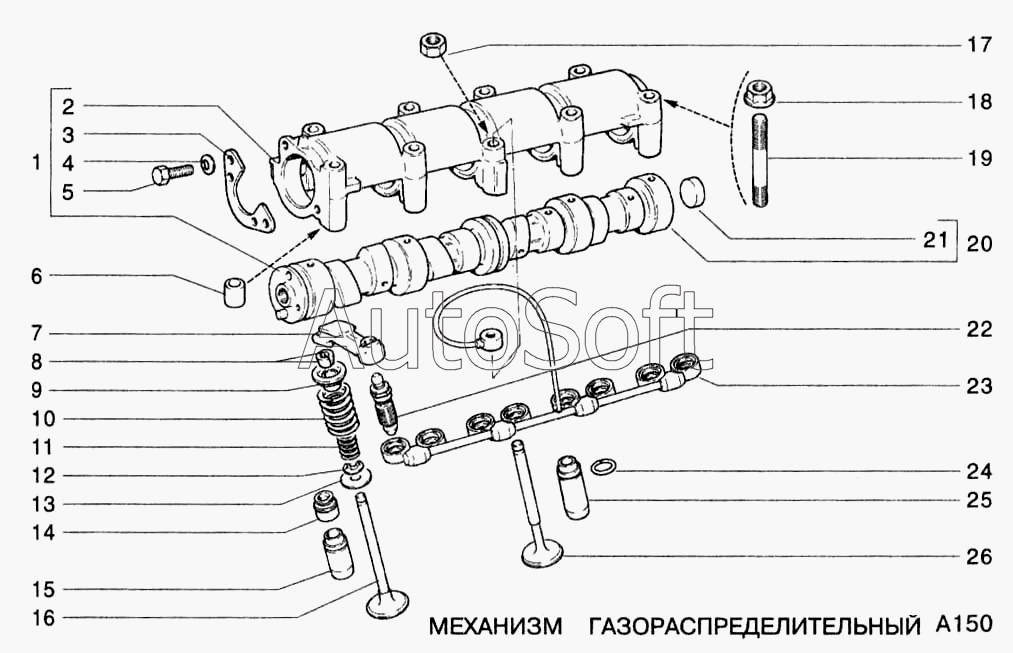

Каталог запасных частей к технике: ВАЗ-2123 (2000). Механизм газораспределительный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Вал распределительный с корпусом подшипников | |
| 2 | 2***3 | Корпус подшипников | |
| 3 | 2***8 | Фланец упорный распределительного вала | |
| 4 | 1***3 | Шайба 6 пружинная коническая | |
| 5 | 1***1 | Болт М6х20 | |
| 6 | 2***7 | Втулка установочная | |
| 7 | 2***6 | Рычаг клапана | |
| 8 | 2***8 | Сухарь клапана | |
| 9 | 2***5 | Тарелка пружины | |
| 10 | 2***0 | Пружина наружная | |
| 11 | 2***1 | Пружина внутренняя | |
| 12 | 2***3 | Шайба опорная | |
| 13 | 2***2 | Шайба опорная | |
| 14 | 2***1 | Колпачок маслоотражательный | |
| 14 | 2***3 | Колпачок маслоотражательный | |
| 14 | 2***4 | Колпачок маслоотражательный | |
| 15 | 2***0 | Втулка направляющая +0,02мм | |
| 15 | 2***2 | Втулка клапана +0,22 | |
| 16 | 2***0 | Клапан впускной | |
| 17 | 1***1 | Гайка М8 | |
| 18 | 2***6 | Гайка | |
| 19 | 1***1 | Шпилька М8х75 | |
| 19 | 1***1 | Шпилька М8х80 | |
| 20 | 2***0 | Вал распределительный | |
| 21 | 1***1 | Заглушка 22 чашечная | |
| 22 | 2***0 | Опора гидравлическая | |
| 22 | 2***3 | Опора гидравлическая | |
| 23 | 2***0 | Рампа подвода масла | |
| 24 | 2***5 | Кольцо стопорное | |
| 25 | 2***0 | Втулка направляющая +0,02мм | |
| 25 | 2***2 | Втулка клапана +0,22 | |
| 26 | 2***1 | Клапан выпускной |
