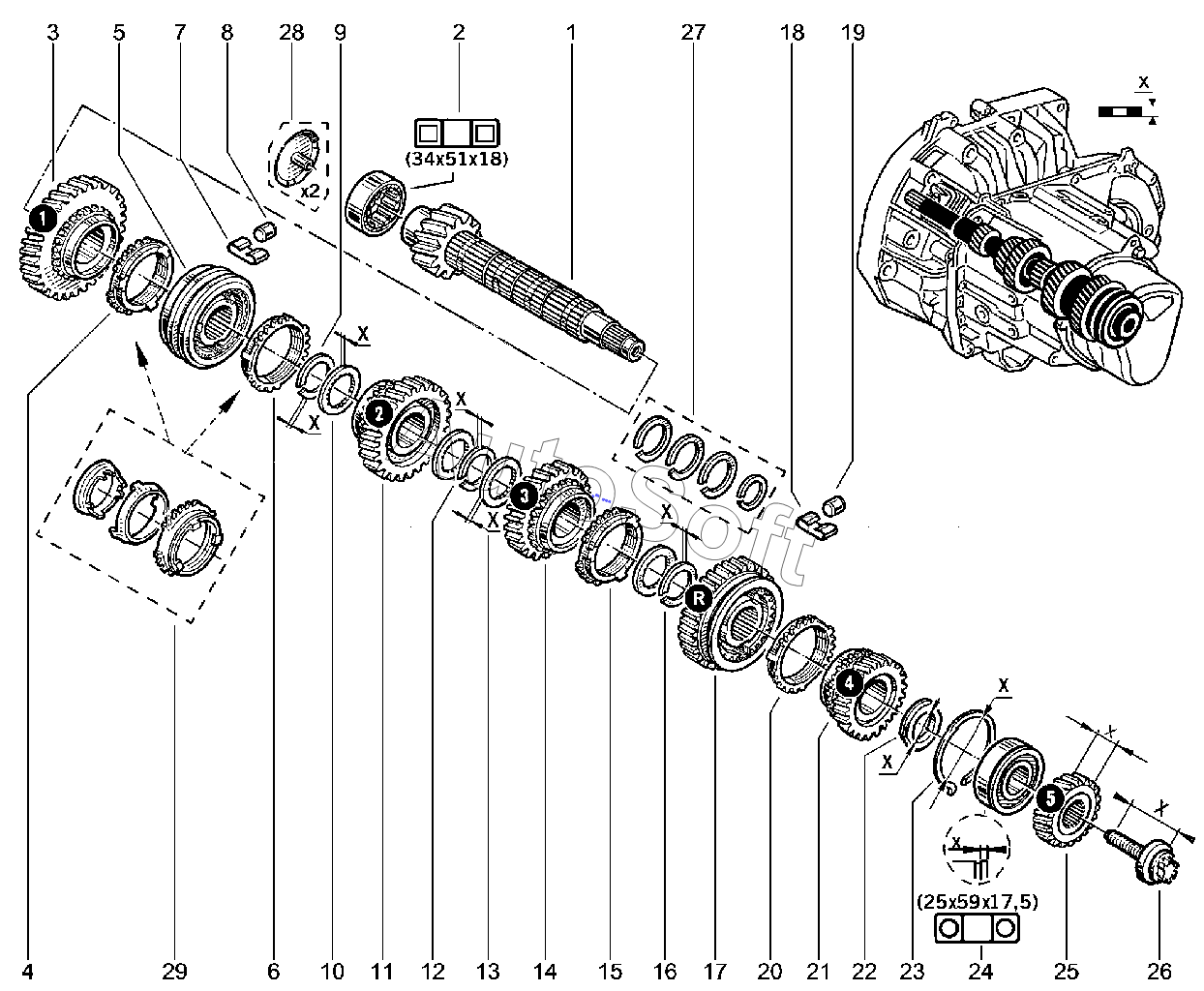

Каталог запасных частей к технике: ВАЗ LADA Largus (2021). Вал вторичный и шестерни КПП JH3 (K7M)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Вал вторичный | |
| 2 | 7***3 | Подшипник CY 34х51х17 | |
| 3 | 8***0 | Шестерня первой передачи | |
| 4 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 5 | 7***0 | Муфта синхронизатора передач в сборе | |
| 6 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 7 | 7***2 | Пружина синхронизатора | |
| 8 | 3***R | Фиксатор синхронизатора | |
| 8 | 8***7 | Ролик синхронизатора | |
| 9 | 7***6 | Стопорное кольцо d.32 | |
| 10 | 8***4 | Шайба | |
| 11 | 8***3 | Шестерня 2-ой передачи вторичного вала | |
| 12 | 7***6 | Стопорное кольцо d.32 | |
| 13 | 8***4 | Шайба | |
| 14 | 8***0 | Шестерня третей передачи | |
| 15 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 16 | 7***6 | Стопорное кольцо d.32 | |
| 17 | 7***2 | Ступица муфты скольжения синхронизатора | |
| 18 | 7***2 | Пружина синхронизатора | |
| 19 | 3***R | Фиксатор синхронизатора | |
| 19 | 8***7 | Ролик синхронизатора | |
| 20 | 3***R | КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА | |
| 21 | 8***4 | Шестерня четвертой передачи | |
| 22 | 7***8 | Шайба упорная | |
| 23 | 8***5 | Стопорное кольцо | |
| 24 | 3***R | ПОДШИПНИК ПЕРВИЧНОГО ВАЛА ЗАДНИЙ В СБОРЕ | |
| 25 | 8***0 | Фиксированная шестерня пятой передачи | |
| 26 | 8***2 | Болт заднего конца вторичного вала | |
| 27 | 7***6 | Стопорное кольцо | |
| 28 | 7***2 | Маслоотражатель | |
| 29 | 7***1 | Кольцо синхронизатора первой передачи |
