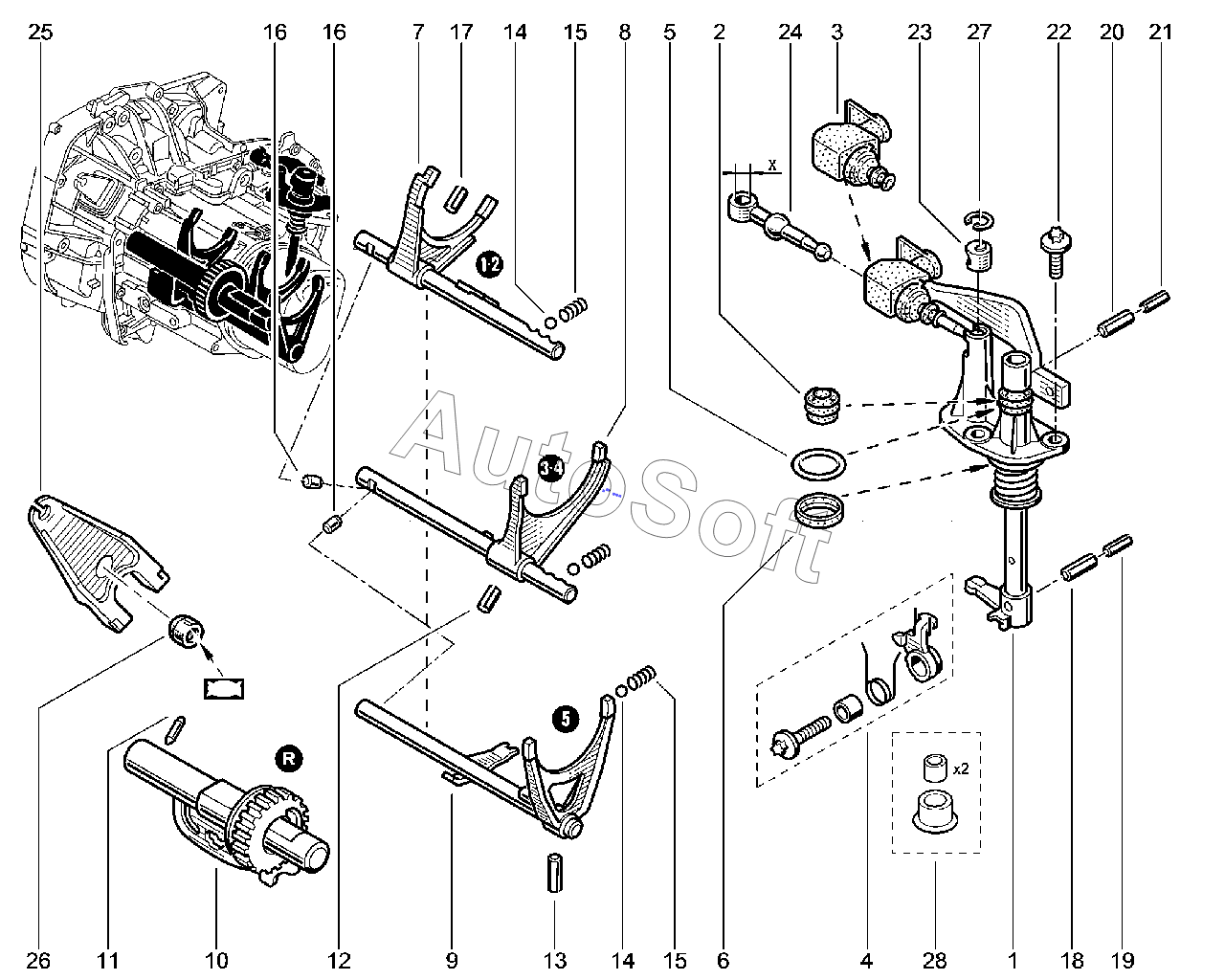

Каталог запасных частей к технике: ВАЗ LADA Largus (2021). Механизм выбора передач JH3 (K7M)
1
2
3
4
5
6
7
8
9
10
11
12
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Рычаг в сборе механизма выбора передач | |
| 2 | 8***8 | Рычаг переключения передач | |
| 3 | 8***7 | Чехол тяги механизма переключения передач | |
| 4 | 7***5 | Комплект рычага блокировки передач | |
| 5 | 7***0 | Сальник 39-45х3 | |
| 6 | 7***7 | Уплотнение 16х22,8х4,8 | |
| 7 | 8***7 | Шток с вилкой в сборе | |
| 8 | 8***3 | Шток с вилкой в сборе | |
| 9 | 8***9 | Шток с вилкой в сборе | |
| 10 | 8***6 | Шестернязаднего хода в сборе | |
| 11 | 8***9 | Фиксатор оси шестерни заднего хода | |
| 12 | 7***4 | Штифт пружинный Е5-32 | |
| 14 | 7***5 | Шарик 7,938 | |
| 15 | 8***4 | Пружина | |
| 16 | 7***4 | Сухарь блокировки | |
| 17 | 7***3 | Штифт 5-20 | |
| 18 | 7***1 | Штифт пружинный | |
| 19 | 7***9 | Штифт пружинный Е4-28 | |
| 20 | 7***1 | Штифт пружинный | |
| 21 | 7***9 | Штифт пружинный Е4-28 | |
| 22 | 7***8 | Болт шестигранный с буртиком | |
| 23 | 7***5 | Втулка рычага механизма переключения передач | |
| 24 | 3***R | Тяга механизма переключения передач в сборе | |
| 25 | 7***8 | Вилка выключения сцепления | |
| 26 | 7***3 | Втулка вилки сцепления | |
| 27 | 8***5 | Кольцо стопорное ал.17 | |
| 28 | 8***5 | Комплект сальников |
