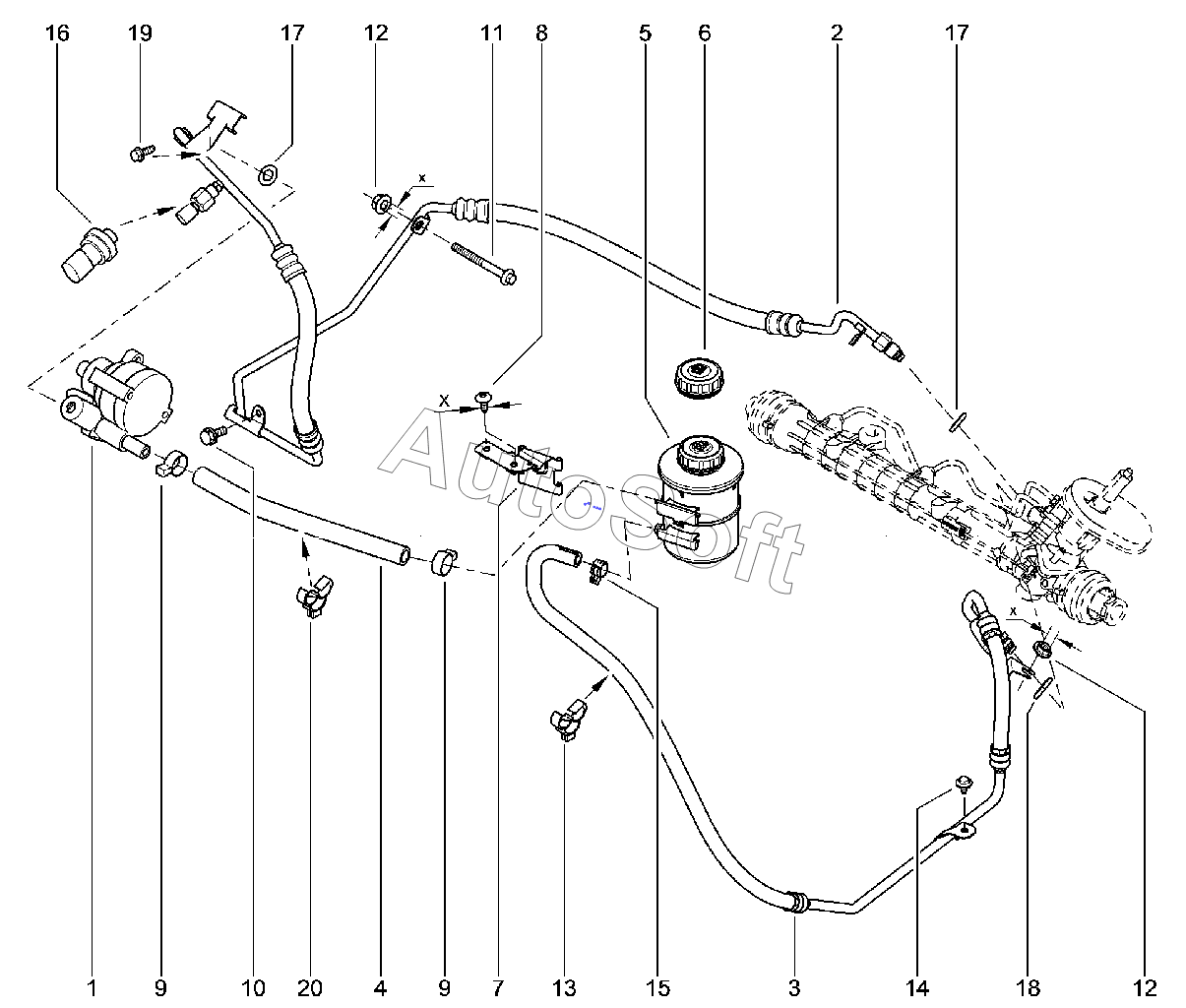

Каталог запасных частей к технике: ВАЗ LADA Largus (2021). Гидроусилитель (K7M с КУ)
1
2
2
2
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***R | Насос усилителя рулевого управления | |
| 2 | 4***R | Трубопровод подводящий высокого давлен. гидроусилителя | |
| 2 | 4***R | Трубопровод гур высокого давления | |
| 2 | 8***8 | Трубопровод высокого давления насоса гидроусилителя | |
| 2 | 8***6 | Шланг высокого давления | |
| 3 | 4***R | Шланг обратный низкого давления бачка ГУРУ | |
| 4 | 4***R | Труба подводящая насоса гидроусилителя | |
| 4 | 8***6 | Шланг низкого давления насоса ГУРУ | |
| 5 | 8***5 | Бак масляный ГУРУ, с пробкой | |
| 6 | 7***9 | Пробка бака ГУРУ | |
| 7 | 6***8 | Кронштейн бака масляного ГУРУ | |
| 8 | 7***2 | Шуруп с полукруглой головкой | |
| 9 | 7***0 | Хомут пружинный d.1 | |
| 10 | 7***6 | Болт шестигранный с буртиком | |
| 11 | 7***1 | Болт с шестигранной головкой 8х80 | |
| 11 | 7***6 | Болт | |
| 12 | 7***6 | Гайка шестигранная с буртиком | |
| 13 | 7***0 | Скоба крепления | |
| 14 | 7***7 | Болт шестигранный с шайбой | |
| 15 | 7***9 | Хомут крепления d.1 | |
| 16 | 4***R | Датчик давления ГУРУ | |
| 17 | 7***6 | Уплотнитель 7,6х10,8х1,6 | |
| 18 | 7***3 | Уплотнитель 9,5х12,3-1,4 | |
| 19 | 7***5 | Резьбовыдавливающий болт с буртиком | |
| 20 | 7***0 | Скоба крепления |
