Каталог запасных частей к технике: ВАЗ LADA Largus (2021). Гидроусилитель (K4M с КУ)
1
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
20
20

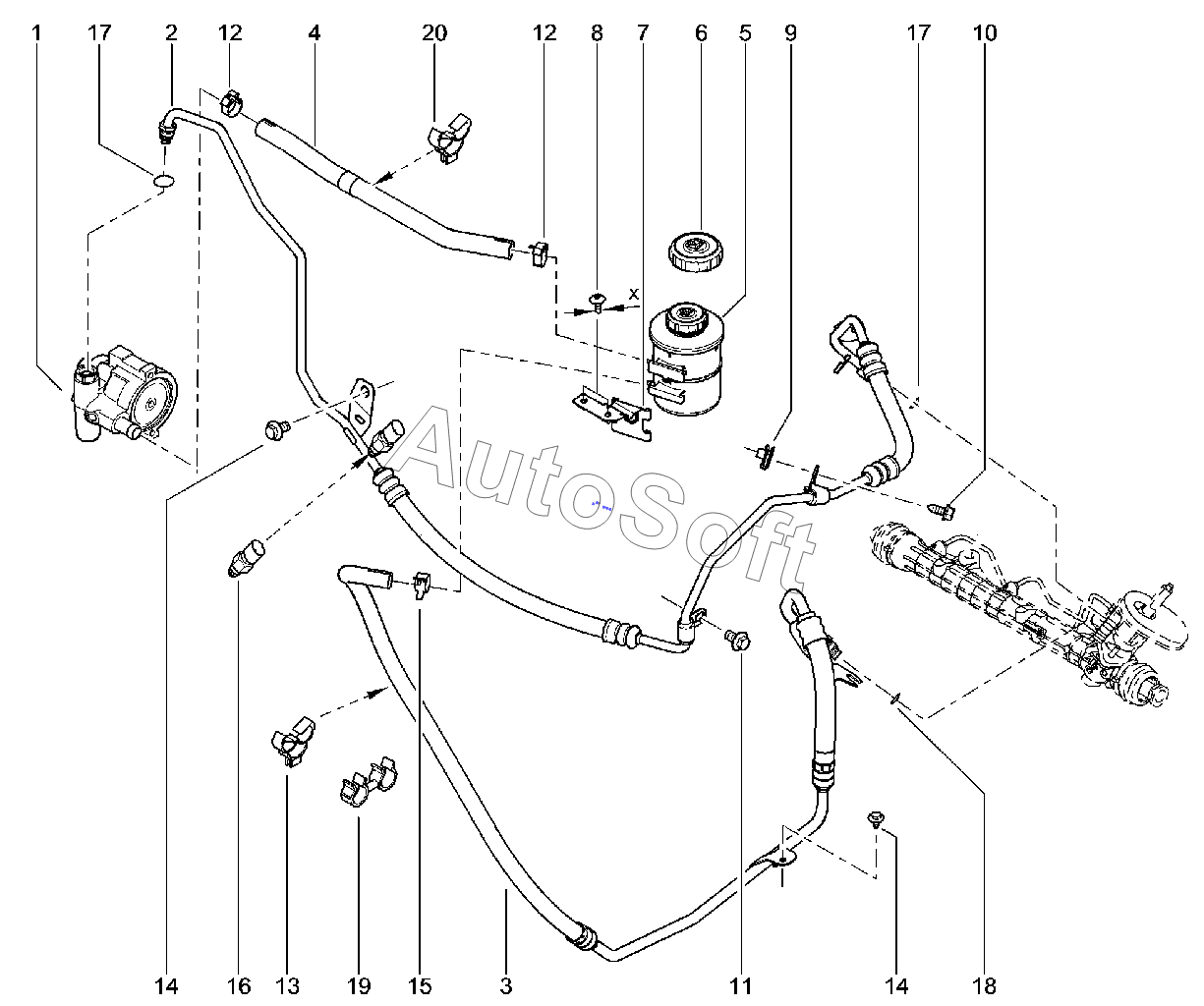

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***R | Насос ГУРУ | |
| 1 | 4***R | Насос усилителя рулевого управления | |
| 2 | 4***R | Трубопровод гур высокого давления | |
| 2 | 4***R | Трубка гидроусилителя | |
| 2 | 8***2 | Маслопроводы высокого давления | |
| 3 | 8***6 | Шланг низкого давления бачка ГУРУ | |
| 4 | 4***R | Труба подводящая насоса гидроусилителя | |
| 4 | 8***5 | Труба подводящая насоса гидроусилителя | |
| 5 | 8***5 | Бак масляный ГУРУ, с пробкой | |
| 6 | 7***9 | Пробка бака ГУРУ | |
| 7 | 6***0 | Кронштейн | |
| 8 | 7***2 | Шуруп с полукруглой головкой | |
| 9 | 7***1 | Гайка М из листового металла | |
| 10 | 7***6 | Болт шестигранный с буртиком | |
| 11 | 7***3 | Болт с шестигранной головкой 8х80 | |
| 12 | 7***0 | Хомут пружинный d.1 | |
| 13 | 7***0 | Скоба крепления | |
| 14 | 7***7 | Болт шестигранный с шайбой | |
| 15 | 7***9 | Хомут крепления d.1 | |
| 16 | 4***R | Датчик давления ГУРУ | |
| 17 | 7***6 | Уплотнитель 7,6х10,8х1,6 | |
| 18 | 7***3 | Уплотнитель 9,5х12,3-1,4 | |
| 19 | 8***1 | Скоба крепления | |
| 20 | 7***6 | Пистон крепления трубопровода | |
| 20 | 7***0 | Скоба крепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
