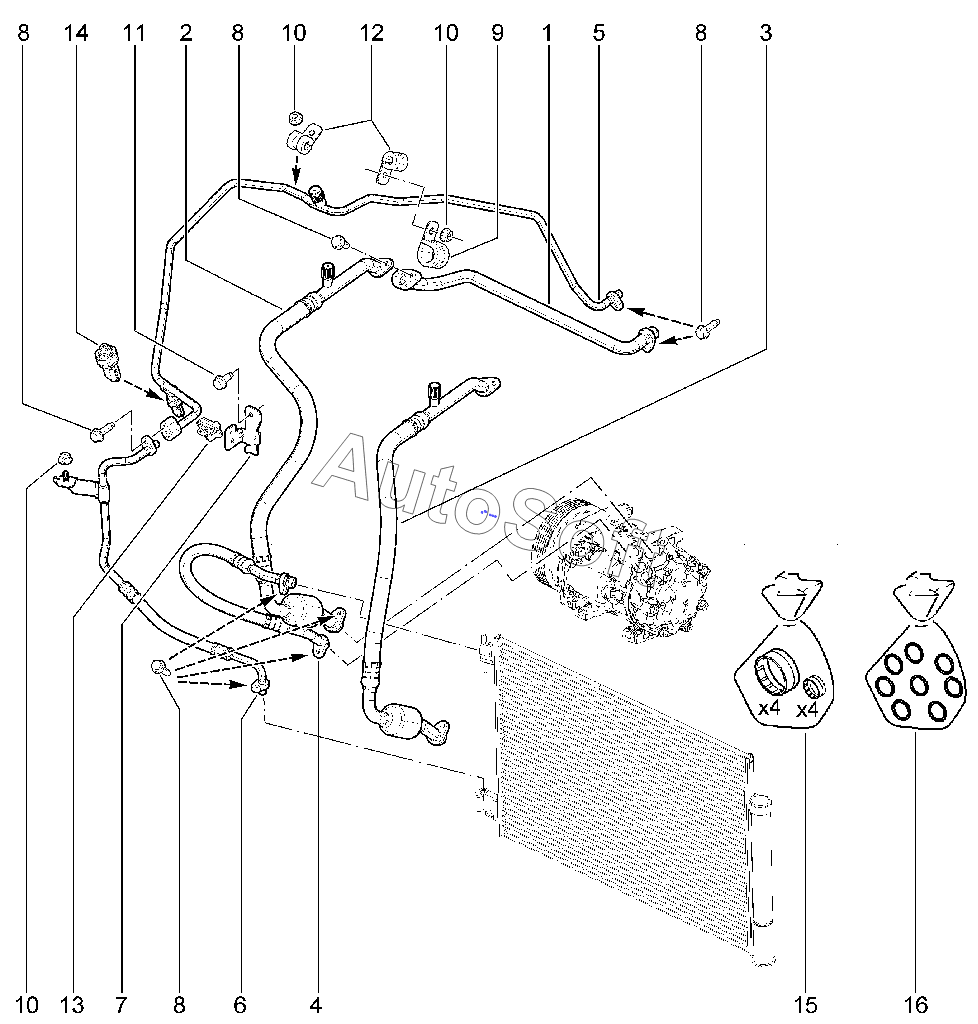

Каталог запасных частей к технике: ВАЗ LADA Largus (2021). Трубопровод, шланги кондиционера (FL)
1
2
3
4
5
6
7
8
8
8
8
9
10
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Трубопровод 1 между компрессором и осушителем | |
| 2 | 8***0 | Трубопровод 2 между компрессором и осушителем | |
| 3 | 8***1 | Трубопровод 2 между компрессором и осушителем | |
| 4 | 8***4 | Трубопровод м/у компрессором и конденсатором | |
| 5 | 8***5 | Трубопровод 2 между конденсатором и клапаном | |
| 6 | 9***R | Трубопровод конденсатора испарителя | |
| 7 | 8***7 | Кронштейн системы кондиционирования | |
| 8 | 7***1 | Болт M6-23 | |
| 9 | 7***9 | ХОМУТ | |
| 10 | 7***5 | Гайка шестигранная с шайбой | |
| 11 | 7***9 | Болт шестигранный с буртиком | |
| 12 | 7***5 | Хомут крепления трубки | |
| 13 | 7***6 | Скоба крепления | |
| 14 | 7***1 | Датчик давления | |
| 15 | 7***8 | Комплект кольцевых уплотнений | |
| 16 | 7***3 | Комплект кольцевых уплотнений |
