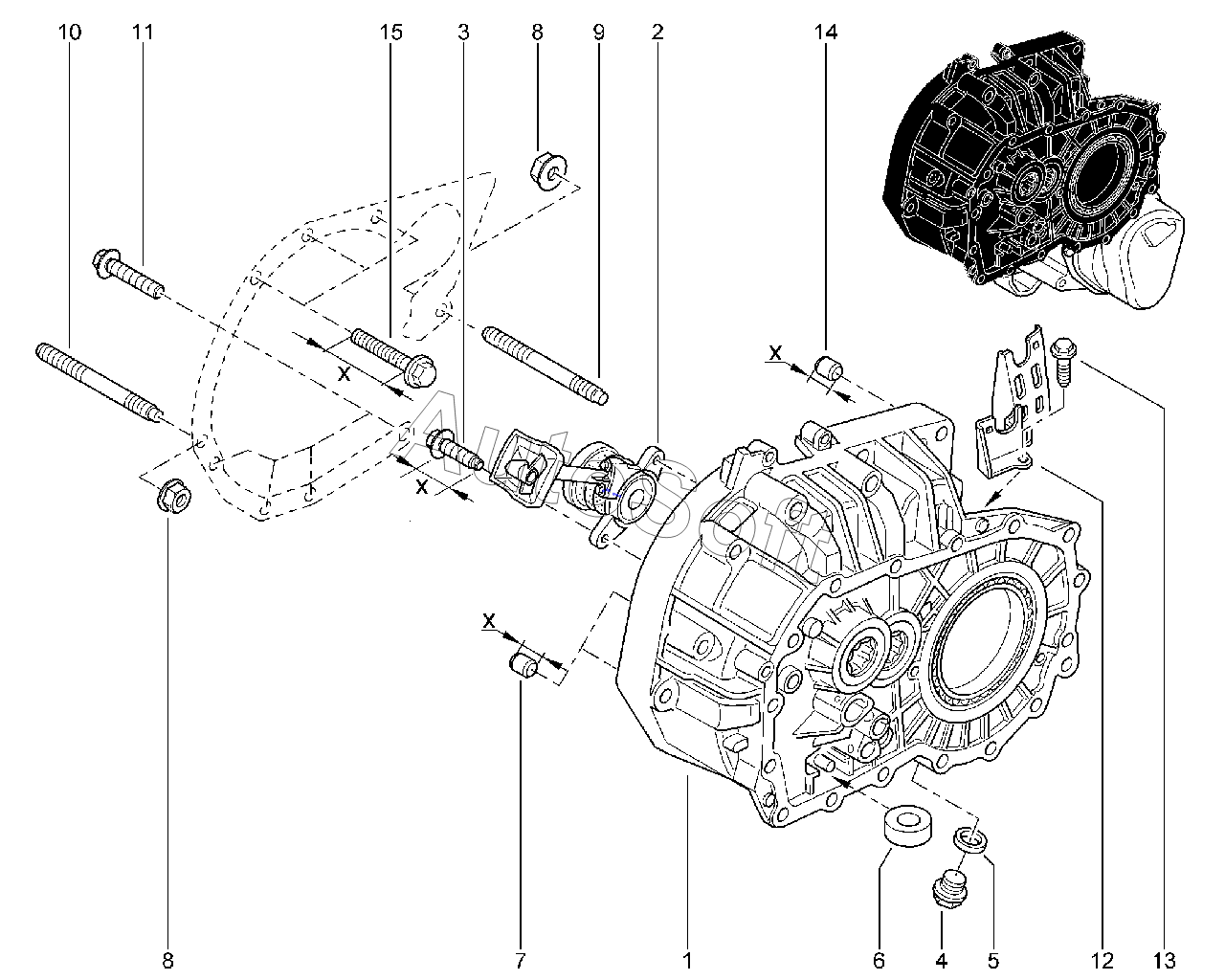

Каталог запасных частей к технике: ВАЗ LADA Largus FL (2021). Картер сцепления (BVM5-JR5/K4M, K7M, P4M)
1
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Картер сцепления в сборе | |
| 1 | 7***1 | Рабочий цилиндр гидропривода сцепления | |
| 1 | 8***5 | Картер сцепления | |
| 2 | 3***R | Болт шестигранный с буртиком | |
| 2 | 3***R | ЦИЛИНДР РАБОЧИЙ ГИДРОПРИВОДА СЦЕПЛЕНИЯ | |
| 2 | 3***R | Подшипник выжимной гидравлический | |
| 2 | 3***R | Подшипник выжимной гидравлический | |
| 3 | 7***1 | Пробка М16х150 4-8 s | |
| 4 | 7***7 | Пробка М16х150 4-8 s | |
| 5 | 7***2 | Уплотнительное кольцо 16 | |
| 6 | 7***4 | Магнит | |
| 7 | 7***0 | Втулка установочная | |
| 8 | 7***8 | Гайка шестигранная с буртиком М | |
| 9 | 7***4 | Шпилька М10х150-78 | |
| 10 | 7***4 | Шпилька М10х150-78 | |
| 11 | 7***9 | Болт | |
| 12 | 3***R | КРОНШТЕЙН КРЕПЛЕНИЯ ТРОСА | |
| 12 | 8***3 | Кронштейн | |
| 13 | 8***1 | Болт крепления, трос привода | |
| 14 | 7***7 | Втулка 10,4х13 | |
| 15 | 7***1 | Болт шестигранный с буртиком и шайбой |
