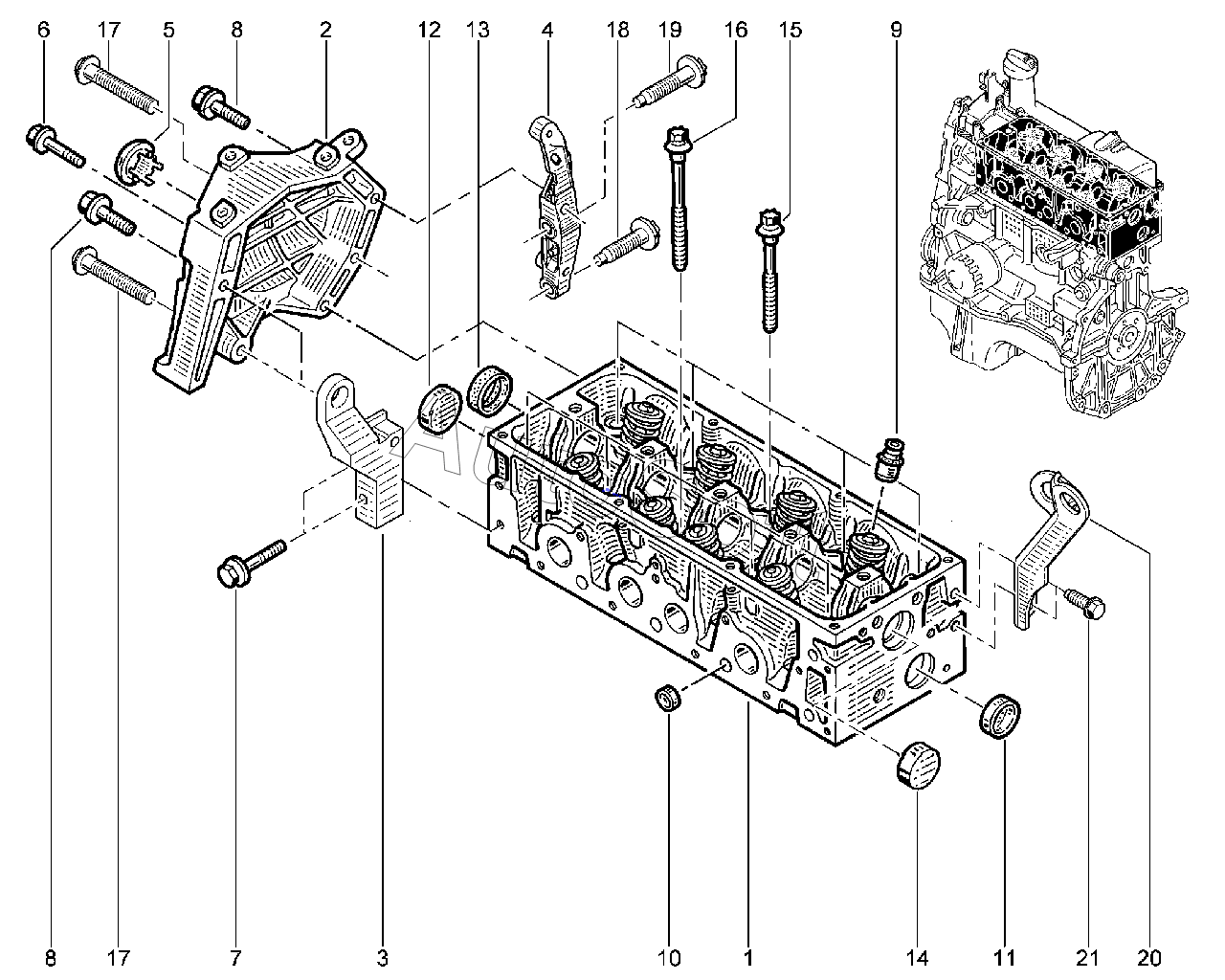

Каталог запасных частей к технике: ВАЗ LADA Largus FL (2021). Головка блока цилиндров (K7M)
11
21
20
19
19
19
19
18
17
17
16
15
14
13
12
1
10
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Головка блока цилиндров в сборе | |
| 2 | 1***R | Крышка головки блока | |
| 2 | 8***8 | Опора двигателя в сборе | |
| 3 | 7***5 | Кронштейн двигателя средний | |
| 4 | 1***R | Опора двигателя, сред. | |
| 5 | 7***0 | Заглушка | |
| 6 | 7***0 | Болт шестигранный с буртиком | |
| 7 | 7***1 | Болт шестигранный с буртиком | |
| 8 | 7***9 | Болт шестигранный с буртиком | |
| 9 | 8***1 | Колпачок маслосъемный | |
| 10 | 7***9 | Заглушка 16 | |
| 11 | 7***6 | Заглушка 38 | |
| 12 | 7***5 | Заглушка 42 | |
| 13 | 8***9 | Сальник распредвала | |
| 14 | 7***6 | Заглушка распределительного вала | |
| 15 | 1***R | Болт крепления гол. цииндра | |
| 16 | 1***R | Болт крепления головного .цилиндр | |
| 17 | 7***1 | Болт М10Х | |
| 18 | 7***0 | Болт крепления опоры двигателя | |
| 19 | 7***2 | Болт шестигранный с буртиком | |
| 19 | 7***6 | Болт шестигранный с буртиком | |
| 20 | 8***2 | Подъемное кольцо | |
| 21 | 7***8 | Болт шестигранный с буртиком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
