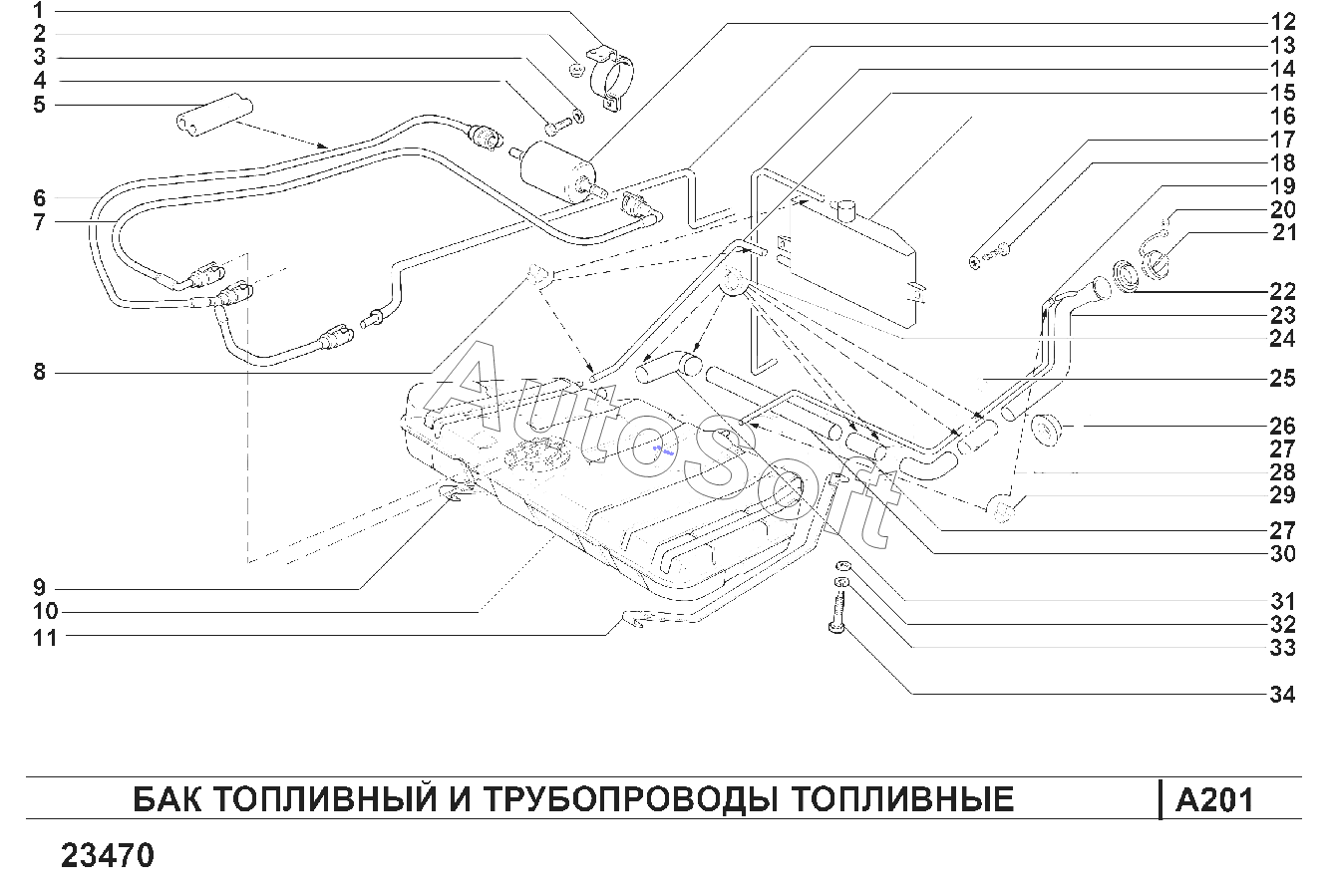

Каталог запасных частей к технике: ВАЗ LADA VIS 23461 (2019). Бак топливный и трубопроводы топливные
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Кронштейн | |
| 2 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 3 | 0***0 | Шайба 6 пружинная | |
| 4 | 0***1 | Болт М6х20 | |
| 5 | 2***2 | Облицовка защитная | |
| 6 | 2***3 | Трубка топливного насоса в сборе | |
| 6 | 2***4 | Трубка топливного насоса в сборе | |
| 7 | 2***3 | Трубка топливного фильтра в сборе | |
| 7 | 2***4 | Трубка топливного фильтра в сборе | |
| 8 | 0***0 | Хомут | |
| 9 | 2***0 | Хомут крепления топливного бака правый в сборе | |
| 10 | 2***1 | Бак топливный в сборе | |
| 11 | 2***0 | Хомут крепления топливного бака левый в сборе | |
| 12 | 2***0 | Фильтр топливный | |
| 13 | 2***0 | Трубка топливного трубопровода | |
| 14 | 2***0 | Трубка гравитационного клапана | |
| 15 | 2***0 | Трубка топливного бака и сепаратора в сборе | |
| 16 | 2***0 | Сепаратор со шлангами в сборе | |
| 17 | 0***1 | Шайба 5 | |
| 18 | 0***1 | Винт 4,9х15,9 самонарезающий | |
| 19 | 2***0 | Шланг соединительный | |
| 20 | 0***1 | Гайка М4 низкая | |
| 21 | 1***2 | Пробка топливного бака | |
| 21 | 1***3 | Пробка топливного бака | |
| 22 | 1***0 | Уплотнитель наливной трубы топливного бака | |
| 23 | 2***1 | Труба наливная топливного бака в сборе | |
| 24 | 2***0 | Хомут винтовой | |
| 25 | 2***0 | Уплотнитель | |
| 26 | 1***0 | Уплотнитель наливной трубы | |
| 27 | 2***0 | Шланг | |
| 27 | 2***1 | Шланг | |
| 28 | 2***0 | Труба промежуточная | |
| 29 | 0***0 | Хомут 22 | |
| 30 | 2***0 | Труба промежуточная | |
| 31 | 2***0 | Шланг соединительный | |
| 32 | 0***1 | Шайба 8 | |
| 33 | 0***0 | Шайба 8 пружинная | |
| 34 | 2***0 | Болт крепления хомута бензобака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
