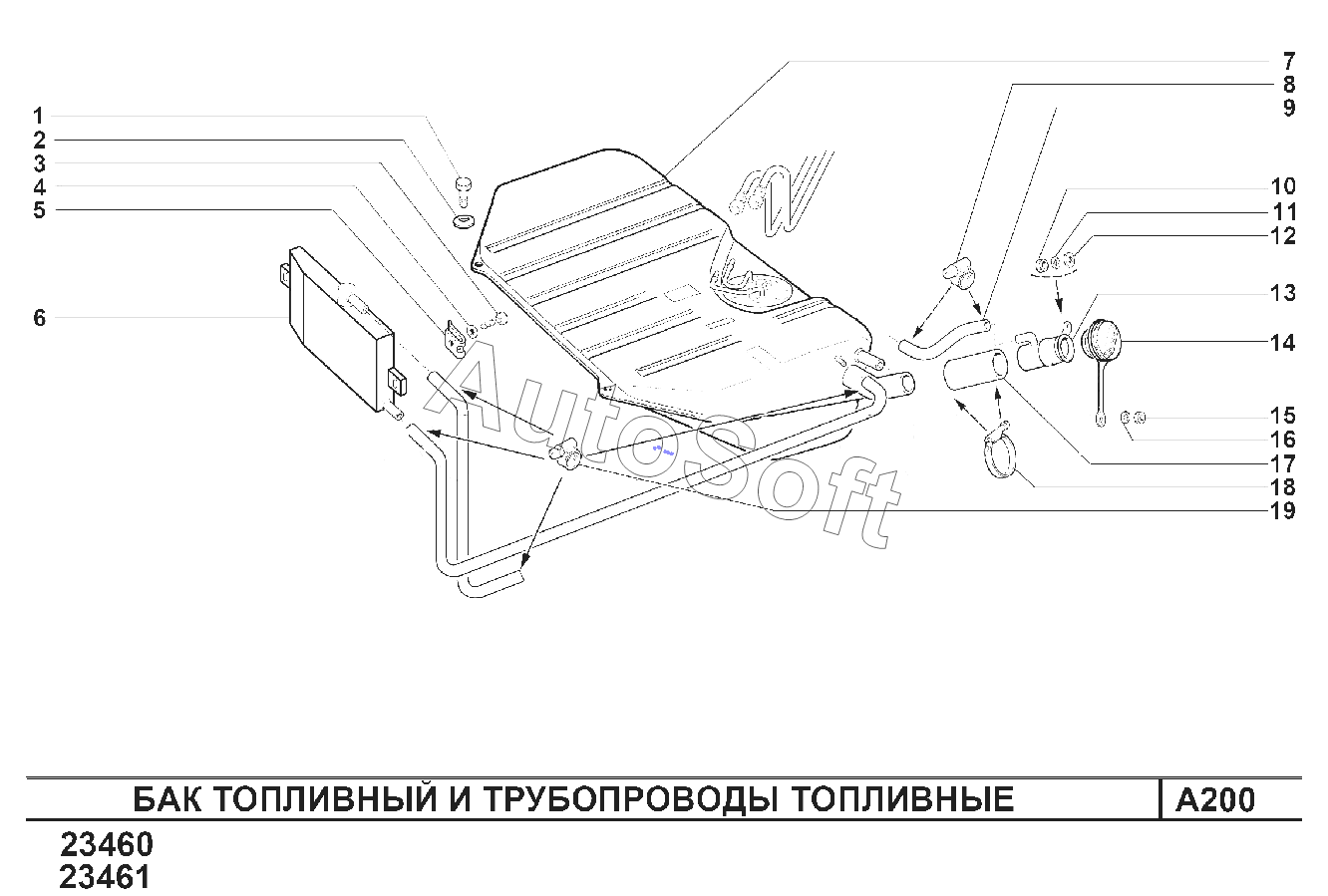

Каталог запасных частей к технике: ВАЗ LADA VIS 23490 (2019). Бак топливный и трубопроводы топливные
11
19
18
17
16
15
14
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Болт М8х18 | |
| 2 | 0***3 | Шайба 8 пружинная коническая | |
| 3 | 0***1 | Винт 4,3х15,9 самонарезающий | |
| 4 | 0***0 | Шайба 5 стопорная | |
| 5 | 2***0 | Гайка пружинная | |
| 6 | 2***0 | Сепаратор со шлангами в сборе | |
| 7 | 2***1 | Бак топливный в сборе | |
| 8 | 0***0 | Хомут 12 | |
| 9 | 2***0 | Шланг соединительный | |
| 10 | 0***1 | Гайка М6 низкая | |
| 11 | 0***0 | Шайба 6 пружинная | |
| 12 | 0***1 | Шайба 6 | |
| 13 | 2***0 | Труба наливная в сборе | |
| 14 | 1***2 | Пробка топливного бака | |
| 14 | 1***3 | Пробка топливного бака | |
| 15 | 0***1 | Гайка М4 низкая | |
| 16 | 0***1 | Шайба 4 стопорная | |
| 17 | 2***0 | Шланг | |
| 18 | 2***0 | Хомут винтовой | |
| 19 | 0***0 | Хомут 15,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
