Каталог запасных частей к технике: ВАЗ LADA 2123 (2022). 620110. Система кондиционирования (LC, GLC)
27
19
20
21
22
23
23
23
23
24
24
25
26
18
28
29
30
31
32
33
34
35
9
2
2
3
4
5
6
7
8
1
10
11
12
13
14
15
16
17

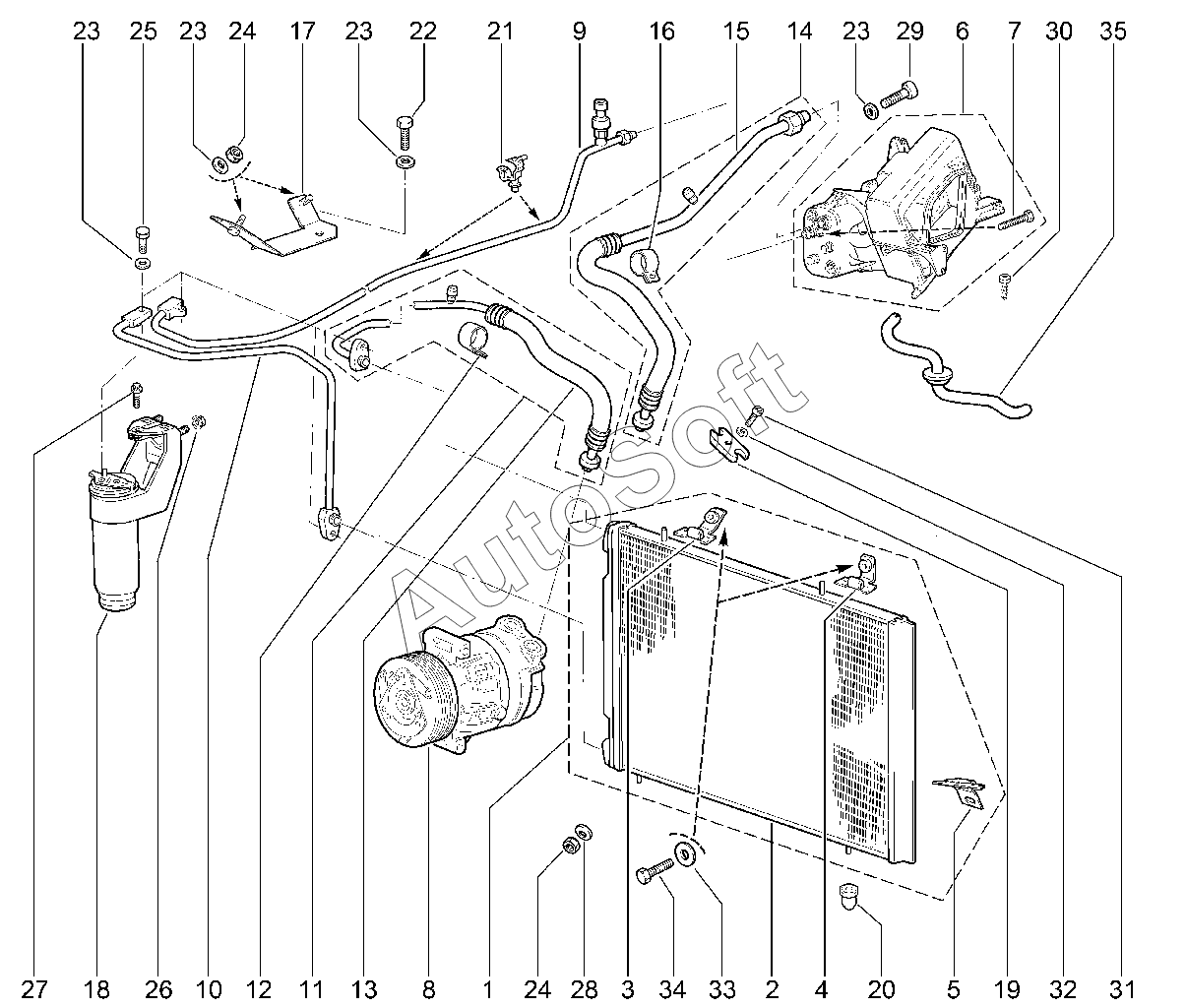

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Конденсатор с кронштейнами в сборе | |
| 2 | 2***0 | Конденсатор | |
| 2 | 2***0 | Конденсатор | |
| 3 | 2***0 | Кронштейн конденсатора верхний правый | |
| 4 | 2***0 | Кронштейн конденсатора верхний левый | |
| 5 | 2***0 | Кронштейн конденсатора нижний | |
| 6 | 2***0 | Воздухоохладитель в сборе | |
| 7 | 0***5 | Болт | |
| 8 | 2***0 | Компрессор | |
| 9 | 2***0 | Трубопровод высокого давления в сборе | |
| 10 | 2***0 | Трубопровод конденсаторный | |
| 11 | 2***0 | Трубопровод конденсатора с хомутом | |
| 12 | 2***0 | Хомут | |
| 13 | 2***0 | Трубопровод нагнетающий | |
| 14 | 2***0 | Трубопровод от испарителя к компрессору с хомутом | |
| 15 | 2***0 | Трубопровод от испарителя к компрессору | |
| 16 | 2***0 | Хомут | |
| 17 | 2***0 | Кронштейн крепления трубопроводов | |
| 18 | 2***0 | Ресивер в сборе | |
| 19 | 2***0 | Фланец компрессора | |
| 20 | 2***0 | Буфер | |
| 21 | 2***0 | Клипса | |
| 22 | 0***1 | Болт М6х12 | |
| 23 | 0***1 | Шайба 6 | |
| 24 | 0***1 | Гайка М6 | |
| 25 | 2***0 | Болт | |
| 26 | 0***1 | Гайка М8 с зубчатым буртиком | |
| 27 | 2***0 | Болт М8 | |
| 28 | 0***3 | Шайба 6 пружинная коническая | |
| 29 | 0***1 | Винт М6х20 | |
| 30 | 0***7 | Винт М3,6х9,5 самонарезающий | |
| 31 | 2***0 | Болт | |
| 32 | 0***1 | Шайба 10 | |
| 33 | 0***1 | Шайба 6 | |
| 34 | 0***1 | Болт М6х20 | |
| 35 | 2***0 | Трубка дренажная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
