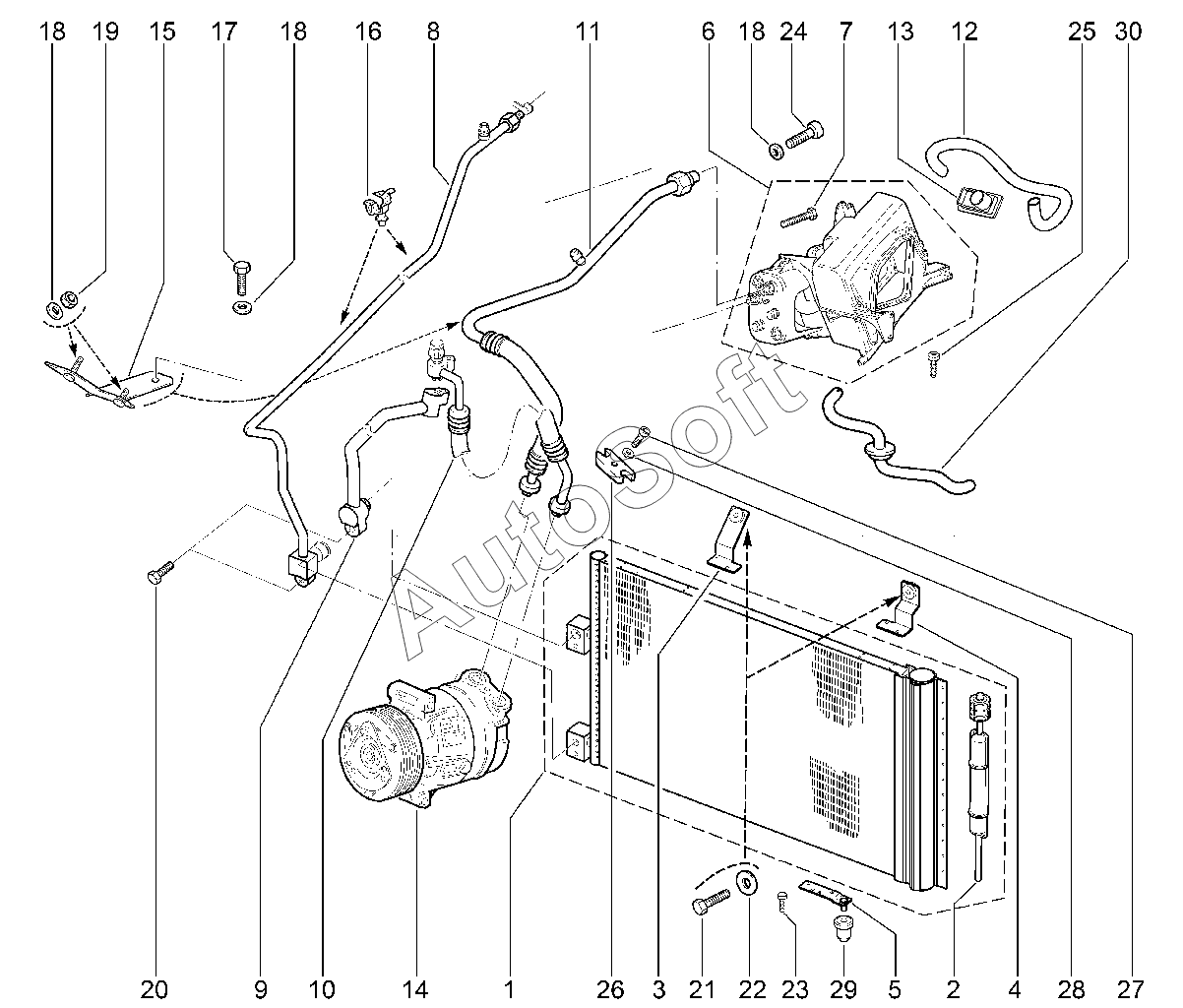

Каталог запасных частей к технике: ВАЗ LADA 2123 (2022). 620310. Система кондиционирования (с 04.2011)
25
17
18
18
18
19
20
20
21
22
23
24
16
26
26
27
27
28
29
29
30
30
8
1
2
3
4
5
6
6
6
7
1
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Конденсатор | |
| 1 | 2***0 | Конденсатор | |
| 2 | 0***0 | Фильтр-осушитель | |
| 3 | 2***0 | Кронштейн конденсатора верхний правый | |
| 4 | 2***0 | Кронштейн конденсатора верхний левый | |
| 5 | 2***0 | Кронштейн нижний в сборе | |
| 6 | 2***0 | Испаритель в сборе | |
| 6 | 2***1 | Воздухоохладитель в сборе | |
| 6 | 2***0 | Воздухоохладитель в сборе | |
| 7 | 0***5 | Болт | |
| 8 | 2***1 | Трубка 5/16 от конденсатора к испарителю | |
| 9 | 2***1 | Трубка нагнетающая | |
| 10 | 2***1 | Трубопровод конденсер-компрессор | |
| 11 | 2***1 | Трубопровод компр.-испар. с хомутом в сб | |
| 11 | 2***2 | Трубопровод компр. -испар. с хомутом в сборе | |
| 12 | 2***0 | Воздуховод охлаждаемого вещевого ящика | |
| 13 | 2***0 | Заслонка охлаждаемого вещевого ящика | |
| 14 | 2***0 | Компрессор | |
| 15 | 2***5 | Кронштейн в сборе | |
| 16 | 2***0 | Скоба | |
| 16 | 2***0 | Клипса | |
| 17 | 0***1 | Болт М6х12 | |
| 18 | 0***1 | Шайба 6 | |
| 19 | 0***1 | Гайка М6 | |
| 20 | 2***0 | Болт | |
| 20 | 2***0 | Болт | |
| 21 | 0***1 | Болт М6х20 | |
| 22 | 0***1 | Шайба 6 | |
| 23 | 0***1 | Винт 4,3х9,5 самонарезающий | |
| 24 | 0***1 | Винт М6х20 | |
| 25 | 0***7 | Винт М3,6х9,5 самонарезающий | |
| 26 | 2***0 | Фланец компрессора | |
| 26 | 2***0 | Фланец компрессора | |
| 27 | 2***0 | Болт | |
| 27 | 2***0 | Болт | |
| 28 | 0***1 | Шайба 10 | |
| 29 | 2***0 | Буфер | |
| 29 | 2***0 | Буфер | |
| 30 | 2***0 | Трубка дренажная | |
| 30 | 2***0 | Трубка дренажная |
