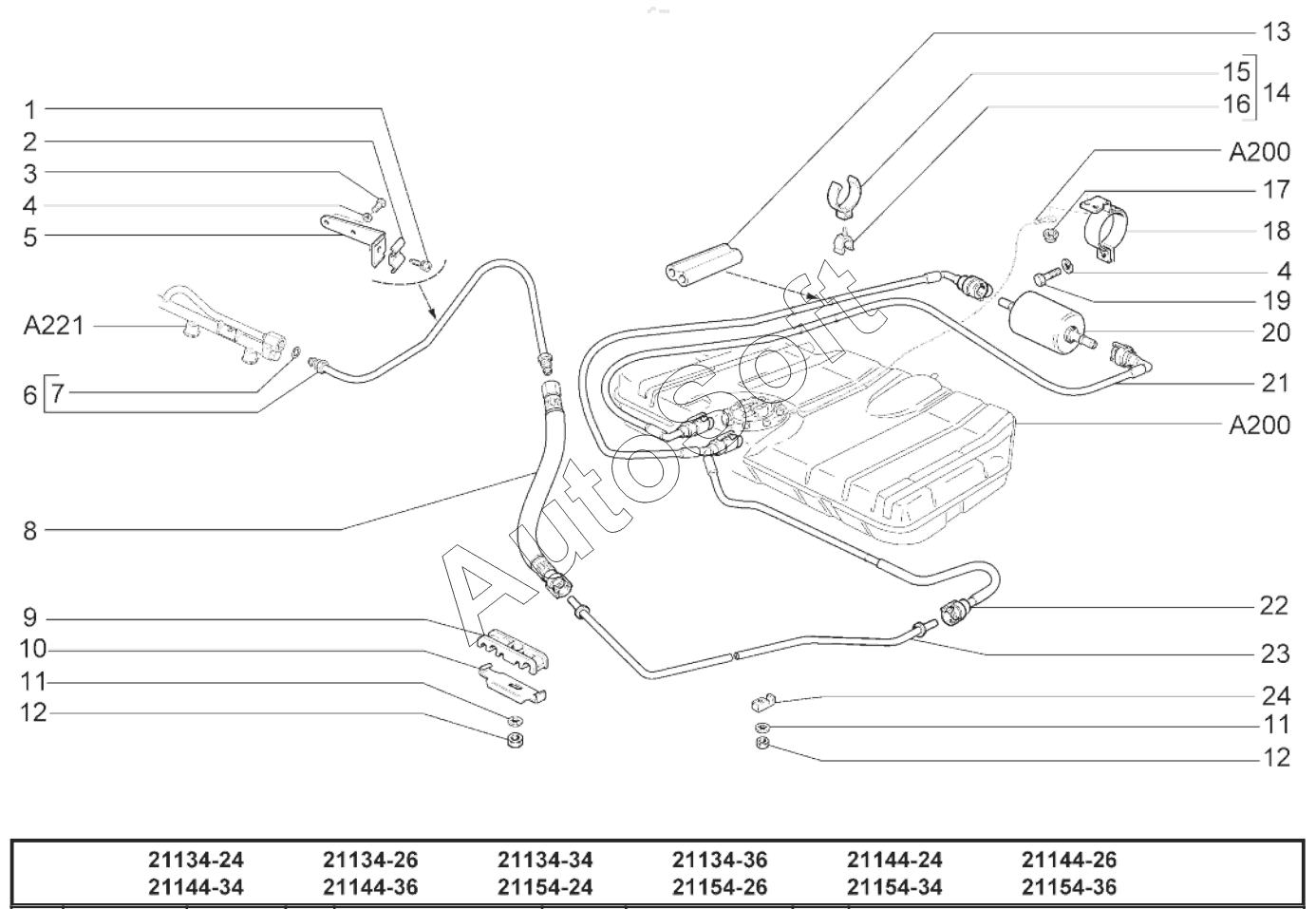

Каталог запасных частей к технике: ВАЗ LADA SAMARA 2114 доп. (2011). Трубопроводы топливные
1
2
3
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
20
21
21
21
21
21
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Винт | |
| 2 | 2***0 | Зажим | |
| 3 | 0***1 | Болт М6х14 | |
| 4 | 0***0 | Шайба 6 пружинная | |
| 5 | 2***0 | Кронштейн | |
| 6 | 1***0 | Трубка топливная передняя | |
| 7 | 2***0 | Кольцо уплотнительное | |
| 7 | 2***3 | Кольцо уплотнительное | |
| 8 | 2***0 | Шланг | |
| 8 | 2***1 | Шланг передний | |
| 9 | 2***0 | Скоба | |
| 10 | 2***0 | Планка скобы | |
| 11 | 0***1 | Шайба 6 стопорная | |
| 12 | 0***1 | Гайка М6 | |
| 13 | 2***1 | Облицовка защитная | |
| 13 | 2***2 | Облицовка защитная | |
| 14 | 2***0 | Скоба в сборе | |
| 15 | 2***0 | Скоба | |
| 16 | 2***0 | Скоба | |
| 17 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 18 | 2***0 | Кронштейн | |
| 18 | 2***0 | Кронштейн | |
| 19 | 0***1 | Болт М6х20 | |
| 20 | 2***0 | Фильтр топливный | |
| 20 | 2***1 | Фильтр топливный | |
| 20 | 2***2 | Фильтр топливный | |
| 21 | 2***0 | Трубка электробензонасоса и топл./фильтра | |
| 21 | 2***2 | Трубка электробензонасоса и топл./фильтра | |
| 21 | 2***3 | Трубка топливного фильтра в сборе | |
| 21 | 2***4 | Трубка топливного фильтра в сборе | |
| 21 | 2***5 | Трубка электробензонасоса и топл./фильтра | |
| 22 | 2***0 | Трубка топл./фильтра и топл./трубопровода | |
| 22 | 2***2 | Трубка топл./фильтра и топл./трубопровода | |
| 22 | 2***3 | Трубка топливного насоса в сборе | |
| 22 | 2***4 | Трубка топливного насоса в сборе | |
| 22 | 2***5 | Трубка топл./фильтра и топл./трубопровода | |
| 23 | 2***0 | Трубка топливная | |
| 24 | 2***0 | Скоба |
