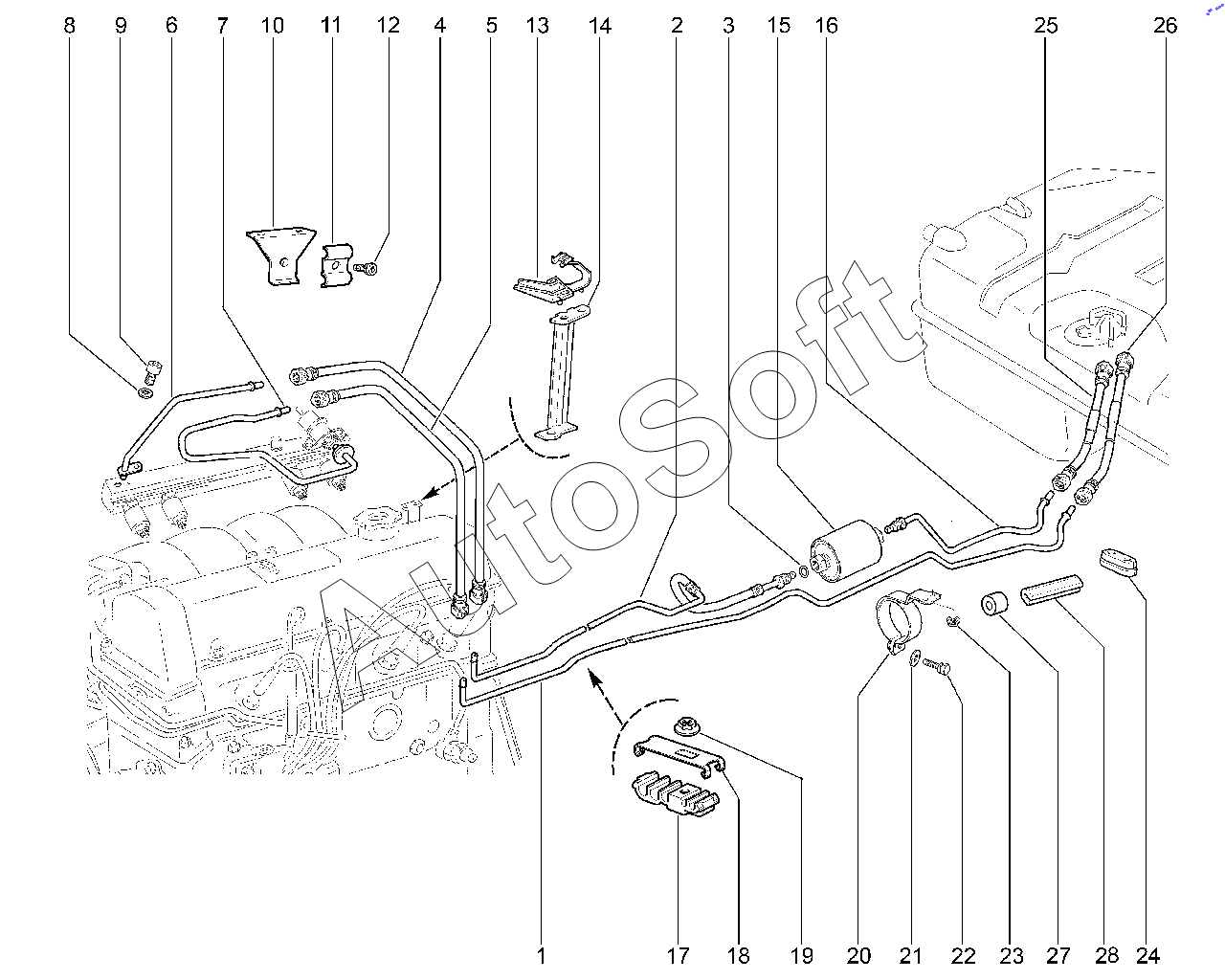

Каталог запасных частей к технике: ВАЗ LADA Niva 21314 (2023). 122210. Трубопроводы топливные (2131)
1
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубка сливная | |
| 2 | 2***1 | Трубка топливная со шлангом в сборе | |
| 3 | 2***0 | Кольцо уплотнительное | |
| 3 | 2***3 | Кольцо уплотнительное | |
| 4 | 2***3 | Трубка переднего топливного трубопровода | |
| 5 | 2***0 | Трубка переднего сливного трубопровода | |
| 6 | 2***0 | Трубка топливная передняя | |
| 6 | 2***1 | Трубка топливная передняя | |
| 7 | 2***0 | Трубка сливная передняя | |
| 7 | 2***1 | Трубка сливная передняя | |
| 8 | 0***1 | Шайба 6 стопорная | |
| 9 | 2***2 | Винт | |
| 10 | 2***0 | Кронштейн топливопроводов | |
| 11 | 2***0 | Зажим | |
| 12 | 2***0 | Винт | |
| 13 | 2***0 | Скоба | |
| 14 | 2***0 | Кронштейн | |
| 15 | 2***5 | Фильтр тонкой очистки топлива | |
| 16 | 2***0 | Трубка электробензонасоса и фильтра | |
| 17 | 2***0 | Скоба | |
| 18 | 2***0 | Планка скобы | |
| 19 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 20 | 2***0 | Кронштейн | |
| 21 | 0***1 | Шайба 6 | |
| 22 | 0***1 | Болт М6х25 с пружинной шайбой | |
| 23 | 0***1 | Гайка М6 с зубчатым буртиком | |
| 24 | 2***0 | Уплотнитель разрезной | |
| 25 | 2***1 | Трубка топливная задняя в сборе | |
| 26 | 2***1 | Трубка сливная задняя в сборе | |
| 27 | 8***6 | Втулка | |
| 28 | 2***0 | Уплотнитель защитный жгута проводов |
